NVIDIA Spectrum SN3000 MSN3700-CS2F: Высокоплотный коммутатор открытой сети 100GbE

1. Обзор продукта

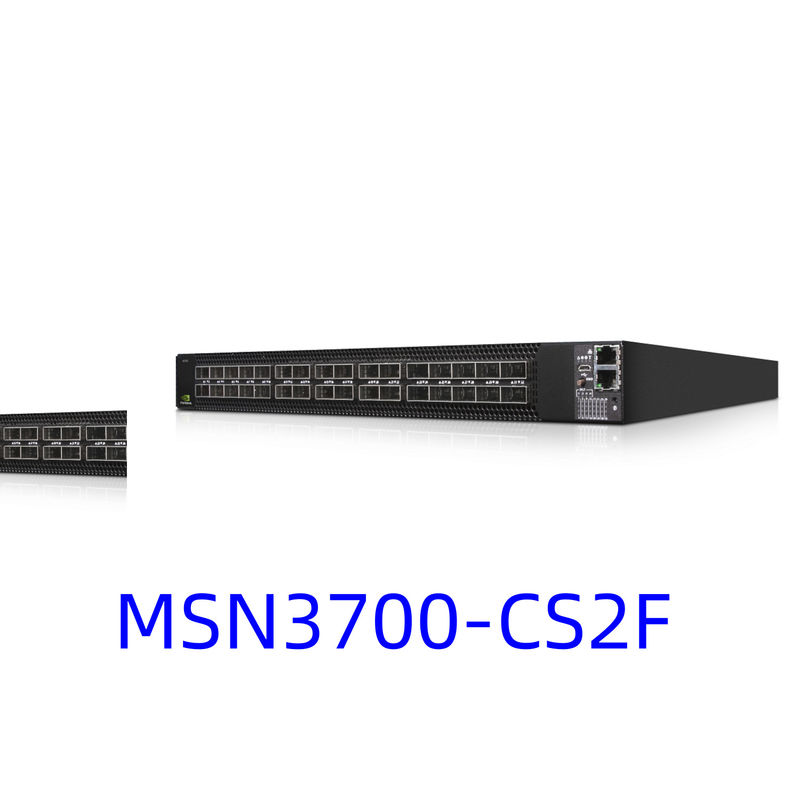

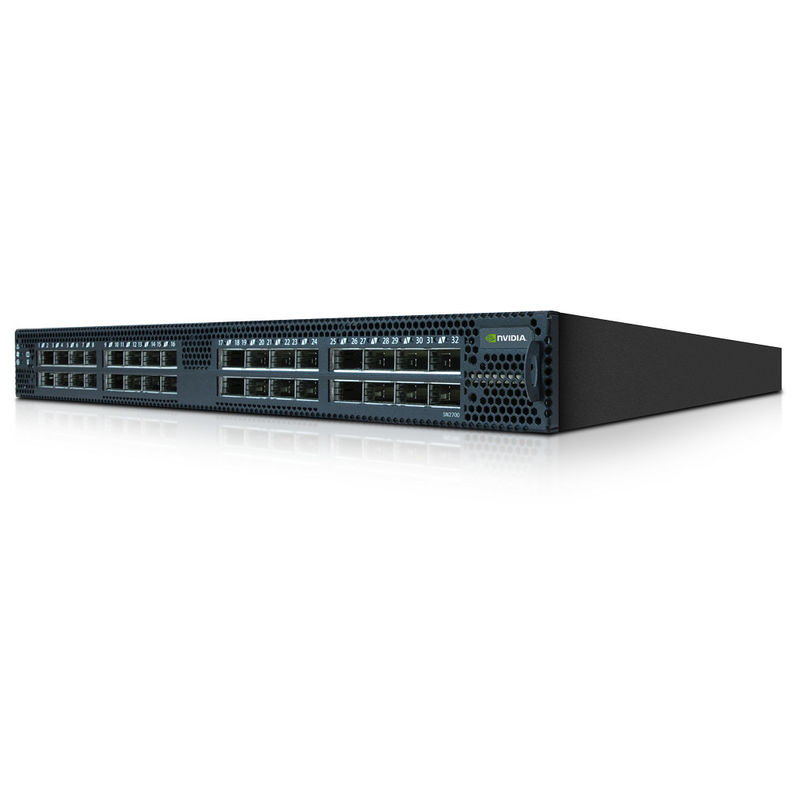

MSN3700-CS2F - это сетевой коммутатор форм-фактора 1U из серии NVIDIA Spectrum SN3000, обеспечивающий 32 порта 100GbE с возможностью разделения портов для подключений серверов 10/25GbE. Построенный на архитектуре Spectrum-2 ASIC, этот открытый Ethernet-коммутатор обеспечивает пропускную способность 6,4 Тбит/с без блокировок, что делает его идеальным решением для современных развертываний в центрах обработки данных типа spine и leaf. Благодаря поддержке нескольких операционных систем, включая NVIDIA Onyx, этот сетевой коммутатор предлагает непревзойденную гибкость и производительность для облачных, корпоративных и высокопроизводительных вычислительных сред.

2. Основные характеристики

• 32 порта QSFP28, поддерживающие скорости 100GbE, 50GbE, 40GbE и 25GbE
• Возможность разделения портов для поддержки до 128 подключений 10/25GbE
• Коммутационная способность 6,4 Тбит/с со скоростью пересылки 4,76 миллиарда пакетов в секунду
• Коммутация cut-through с постоянной задержкой 425 нс
• Полностью разделенный буфер пакетов объемом 42 МБ для поглощения всплесков трафика
• Два блока питания с возможностью горячей замены (AC) с резервированием вентиляторов N+1
• Предустановленная операционная система NVIDIA Onyx

3. Передовые технологии

Серия SN3000 включает в себя NVIDIA Spectrum-2 ASIC с поддержкой:

• RoCE (RDMA over Converged Ethernet) для сетевых подключений GPU-direct
• Маршрутизация и мосты VXLAN с аппаратным ускорением
• Расширенная телеметрия с технологией What Just Happened (WJH)
• Внутриполосная сетевая телеметрия (INT) для мониторинга в реальном времени
• Программируемый конвейер с глубокой проверкой пакетов (до 512 байт)
• Открытые стандарты Ethernet, включая ONIE, для гибкости операционной системы сети

4. Операционная архитектура

MSN3700-CS2F использует архитектуру полностью разделенного буфера пакетов, которая динамически распределяет память между всеми портами, обеспечивая справедливое распределение полосы пропускания и предотвращая блокировку head-of-line. Коммутатор работает в режиме cut-through, пересылая пакеты сразу после обработки заголовка, не сохраняя весь кадр. Этот подход минимизирует задержку, сохраняя при этом производительность на скорости линии. Spectrum-2 ASIC обрабатывает пакеты за один проход, даже для сложных операций, таких как маршрутизация VXLAN и трансляция сетевых адресов.

5. Сценарии развертывания

• Уровень spine центра обработки данных, поддерживающий подключение к сети 100GbE
• Высокоплотный leaf-коммутатор для подключения серверов 25GbE
• Сетевое взаимодействие кластеров AI/ML с поддержкой RoCE для NVIDIA GPUDirect
• Облачная инфраструктура с сетями наложения VXLAN
• Системы хранения данных с поддержкой NVMe over Fabrics (NVMe-oF)
• Финансовые торговые сети, требующие низкой задержки и высокой пропускной способности

6. Технические характеристики

7. Конкурентные преимущества

• Ведущая в отрасли плотность портов в форм-факторе 1U
• Полностью разделенный буфер пакетов обеспечивает справедливое распределение полосы пропускания
• Расширенные возможности телеметрии сокращают среднее время до разрешения проблем
• Открытый дизайн Ethernet предотвращает привязку к поставщику
• Превосходное масштабирование VXLAN с в 10 раз большим количеством туннелей, чем у конкурентов
• Гибкие скорости портов от 1GbE до 100GbE с использованием breakout-кабелей
• Комплексная поддержка RoCE для рабочих нагрузок GPU-direct

8. Обслуживание и поддержка

MSN3700-CS2F поставляется со стандартной ограниченной аппаратной гарантией на 1 год с 14-дневным сроком выполнения. Дополнительные услуги премиум-поддержки включают расширенную замену на следующий рабочий день, отправку специалиста в течение 4 часов и удаленную техническую помощь. NVIDIA предлагает профессиональные услуги по проектированию, внедрению и оптимизации сетевой инфраструктуры.

9. Часто задаваемые вопросы

В: Можно ли использовать этот коммутатор с другими операционными системами сети?
О: Да, хотя коммутатор предустановлен с NVIDIA Onyx, он поддерживает любую операционную систему сети, совместимую с ONIE, включая Cumulus Linux и SONIC.

В: Какие типы приемопередатчиков и кабелей поддерживаются?
О: Коммутатор поддерживает широкий спектр DAC, AOC и оптоволоконных приемопередатчиков, включая оптику 100GbE SR4, LR4, CWDM4 и PSM4.

В: Подходит ли коммутатор для развертываний RoCE?
О: Да, Spectrum-2 ASIC обеспечивает надежную поддержку RoCE с функциями управления перегрузкой и изоляции трафика.

В: Каково энергопотребление коммутатора?
О: Типичное энергопотребление составляет 300 Вт с максимальным потреблением 400 Вт в зависимости от конфигурации портов и использования.

10. Примечания по установке и эксплуатации

• Обеспечьте достаточный зазор для воздушного потока вокруг коммутатора
• Убедитесь в совместимости приемопередатчиков и кабелей перед развертыванием
• Работайте в указанных условиях окружающей среды (от 0°C до 40°C, влажность 5-85%)
• Соблюдайте надлежащие меры предосторожности при установке, связанные с электростатическим разрядом (ESD)
• Соответствует стандартам безопасности, включая CB, CE, cTUVus и CU
• Соответствие EMC включает сертификаты FCC, ICES, RCM и VCCI

11. Введение в компанию

Имея более чем десятилетний опыт работы в отрасли, мы поддерживаем обширные производственные возможности и сильную техническую команду, которая обслужила многочисленных клиентов по всему миру. Мы специализируемся на предоставлении конкурентоспособных сетевых решений от ведущих брендов, включая Mellanox, Ruckus, Aruba и Extreme. Наш портфель продуктов включает сетевые коммутаторы, адаптеры, беспроводные точки доступа, контроллеры и кабельные решения. Мы храним на складе более 10 миллионов единиц, готовых к немедленной доставке, и обеспечиваем круглосуточную поддержку клиентов и технические консультации для обеспечения оптимальной производительности вашей сетевой инфраструктуры.
