NVIDIA Spectrum MSN4600-CS2F 100GbE переключатель центра обработки данных

1. MSN4600-CS2F Обзор продукта

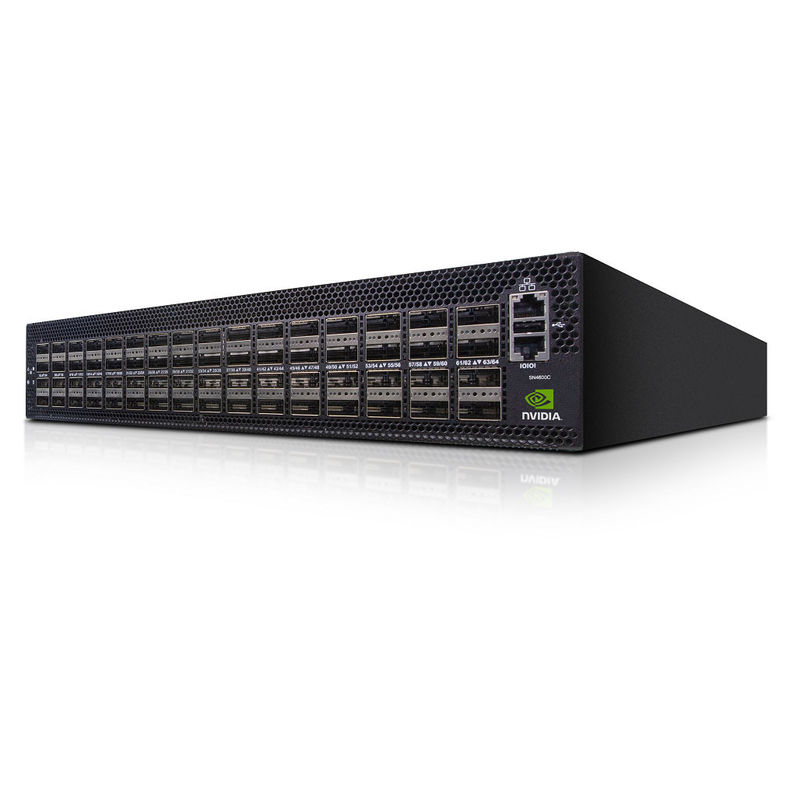

MSN4600-CS2F - это высокопроизводительный открытый Ethernetпереключатель сетиЭта 2U платформа, являющаяся частью серии NVIDIA Spectrum SN4000 обеспечивает 64 порта 100GbE подключения,работают на новаторском ASIC Spectrum-3Он предлагает не блокирующую коммутационную емкость 6,4 Тб/с и поддерживает гибкий диапазон скоростей портов от 10 Г до 100 Г, что делает его идеальным для масштабируемого облака, предприятия,и высокопроизводительных вычислительных средЭто.СН 2000Серийный эквивалент обеспечивает исключительную гибкость, видимость и производительность для требовательных сетевых инфраструктур.

2Основные характеристики

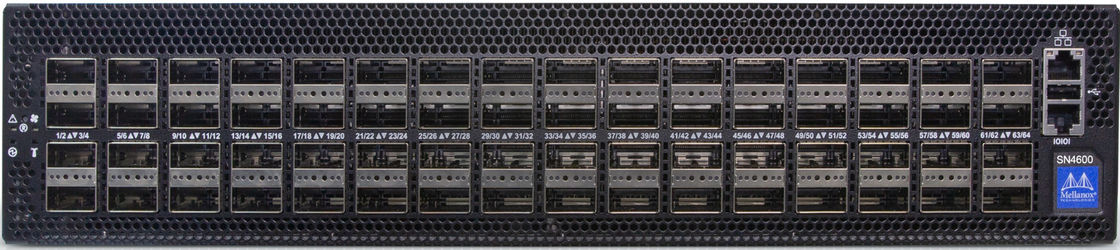

• 64 x портов QSFP28 с поддержкой скоростей 10/25/40/50/100GbE
• 6.4 Tb/s двунаправленная коммутационная способность
• 64 МБ полностью общий буфер пакетов
• Аппаратно-ускоренная телеметрия с WJH (Что только что произошло?)
• Поддержка нескольких вариантов NOS, включая Cumulus Linux и ONIE
• Теплозаменяемые источники питания и вентиляторы для высокой доступности
• Открытая архитектура Ethernet для уменьшения блокировки поставщика

3. Основные технологии

MSN4600-CS2F использует Spectrum-3 ASIC от NVIDIA, который включает в себя передовые технологии, включая:

• Маршрутизация и мостик VXLAN с однопроходной обработкой
• Поддержка RoCE (RDMA over Converged Ethernet) для приложений с низкой задержкой
• Программируемая труба с глубокой инспекцией пакетов (до 512 байтов)
• Телеметрия внутриполосной сети (INT) и телеметрия потоковой передачи
• Счетчики потока 512K и аппаратно-ускоренные гистограммы
• Поддержка ECMP (128 направлений) и LAG с несколькими шасси

4Принцип работы

Впереключатель сетиSpectrum-3 ASIC обрабатывает пакеты через полностью общую архитектуру буфера,обеспечение справедливого распределения полосы пропускания и предотвращение блокировки линии. Switcher поддерживает переадресацию как уровня 2, так и уровня 3, с расширенными функциями, реализованными в аппаратном обеспечении для оптимальной производительности.Открытый дизайн Ethernet позволяет операторам выбирать операционную систему сети, который работает на процессоре x86 коммутатора и взаимодействует с ASIC через стандартизированные драйверы.

5. Приложения и использование

MSN4600-CS2F идеально подходит для:

• Архитектура позвоночника и листья ЦОД
• Облачная инфраструктура и гипермасштабные дата-центры
• Высокопроизводительные вычислительные кластеры
• ИИ и машинное обучение
• Сети хранения данных (SAN) и гиперконвергентная инфраструктура
• Финансовые услуги и среда высокочастотного трейдинга

6Технические спецификации

7. Преимущества и продажи

• Высокое соотношение цена/производительность по сравнению с собственными альтернативами
• Полная гибкость протокола с открытой архитектурой Ethernet
• Расширенные возможности телеметрии для быстрого устранения неполадок
• Постоянная низкая задержка во всех скоростях портов
• Проектирование в будущем, поддерживающее новые протоколы и скорости
• Всеобъемлющая поддержка RoCE для прямых приложений GPU
• Доказанная надежность в требовательных средах центра обработки данных

8. Услуги и поддержка

Все коммутаторы NVIDIA Spectrum имеют 1-летнюю ограниченную аппаратную гарантию с 14-дневным сроком ремонта.Дополнительные услуги включают замену на следующий рабочий день и 4-часовую командировку техников.Наша техническая команда предоставляет консультационные и вспомогательные услуги круглосуточно, обеспечивая минимальное время простоя и оптимальную производительность вашегопереключатель сетиинфраструктуры.СН 2000Серия поддерживается нашей глобальной сетью поддержки с опытом в сети центров обработки данных.

9Часто задаваемые вопросы

Вопрос: Какие сетевые операционные системы поддерживаются на MSN4600-CS2F?
Ответ: коммутатор поддерживает NVIDIA Onyx (предварительно установленный), Cumulus Linux, SONiC и любую NOS, совместимую с ONIE.

Вопрос: Можно ли разделить порты 100GbE на более низкие скорости?
О: Да, каждый порт QSFP28 может быть разделен на 4x10G, 4x25G или 2x50G с использованием соответствующих кабелей.

Вопрос: Какое потребление энергии этого переключателя?
О: Типичное потребление энергии составляет 450 Вт при активном питании обоих источников питания, варьируясь в зависимости от использования порта и передатчиков.

Вопрос: Этот переключатель поддерживает лишнее питание?
О: Да, он включает в себя два источника питания с переменной на горячем уровне с избыточностью 1+1.

В: Что делает этопереключатель сетиотличаются от традиционных вариантов?
Ответ: Открытый дизайн Ethernet устраняет блокировку поставщика, обеспечивает большую гибкость и обычно предлагает лучшую экономическую эффективность, чем проприетарные решения.

10Важные меры предосторожности

• Обеспечить достаточное расстояние для воздушного потока вокруг переключателя (не менее 3 дюймов спереди и сзади)
• Проверка совместимости передатчиков и кабелей перед развертыванием
• Придерживаться мер предосторожности при электростатическом разряде (ESD) во время установки
• Поддерживать рабочую температуру от 0 до 40 °C и влажность от 5% до 85%
• Обеспечить надлежащее заземление стойки и оборудования
• Используйте только оптику и кабели, сертифицированные NVIDIA, для гарантированной производительности
• Соответствует стандартам безопасности: CB, CE, cTUVus, CU; стандартам EMC: CE, ICES, FCC, RCM, VCCI
