Активный оптический кабель NVIDIA MFA1A00-C015 100G QSFP28 MMF 100GbE
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFA1A00-C015 |
| Документ: | MFA1A00-xxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Время выполнения: | Согласно запасу |
| Технология: | Ethernet | Максимальная скорость: | 100GBE |
| Длина: | 15 м | Тип разъема: | QSFP28 |
| Выделить: | Активный оптический кабель NVIDIA QSFP28,Оптический кабель 100GbE MMF,NVIDIA 100G AOC с гарантией |
||
Характер продукции

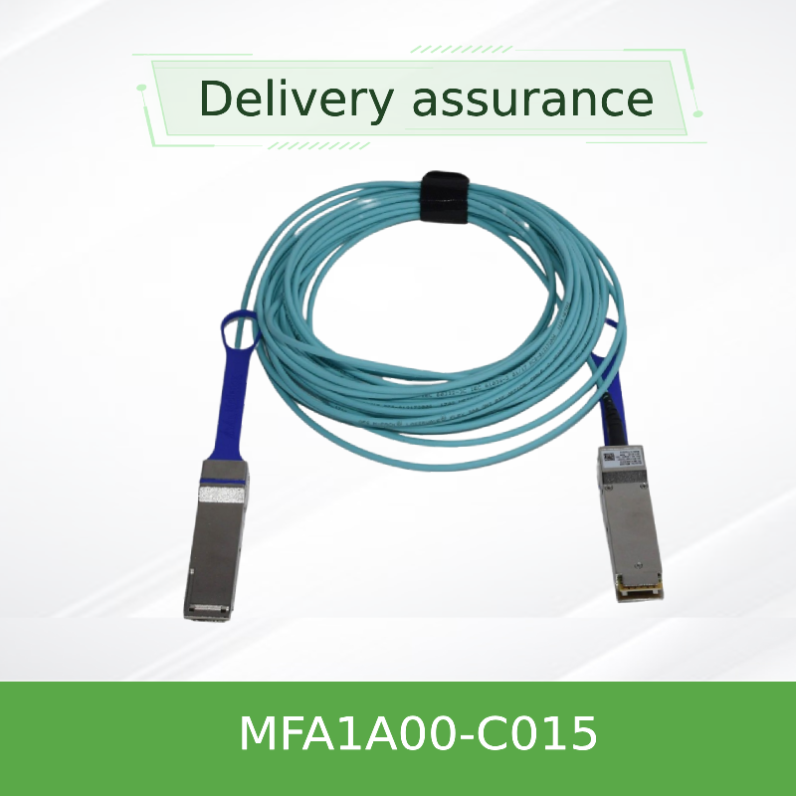

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
Высокопроизводительный оптический кабель 100 Гбит/с QSFP28, предназначенный для межсетевых связей в центрах обработки данных с коротким и средним диапазоном, поддерживающий системы 100 Гбит Ethernet и InfiniBand EDR.
Обзор продукции
NVIDIA MFA1A00-C015 - это QSFP28 VCSEL-активный оптический кабель, обеспечивающий совокупную пропускную способность 100 Гбит/с через мультимодное волокно. Он интегрирует четыре независимых оптических приемопередатчика на каждый конец,каждая работающая до 25Полностью совместим со стандартами SFF-8665 и SFF-8636, этот кабель поддерживает установку с горячим подключением и управление I2C с типичным расходом энергии всего 2.2 Вт на конец.
Ключевые особенности
- Скорость передачи данных: до 100 Гбит/с (4× 25,78 Гбит/с NRZ)
- Поддержка протокола: 100GbE, InfiniBand EDR
- Обхват: до 100 м по мультимодовому волокну
- Низкая мощность: 2,2 Вт типично на один конец (с перезагрузкой)
- Форм-фактор QSFP28 с горячим подключением, соответствующий SFF-8665.
- Интерфейс SFF-8636 I2C с цифровым диагностическим мониторингом
- Программируемая амплитуда выхода Rx и предварительный акцент, эквалайзер ввода Tx
- Соответствует требованиям RoHS, класс 1 безопасности лазеров
Технологии и дизайн
MFA1A00-C015 использует технологию VCSEL на длине волны 850 нм в сочетании с высокоскоростным мультимодным волокном.обеспечивает высокую целостность сигнала;Кабель включает в себя цифровой диагностический мониторинг для отслеживания оптической мощности, температуры, напряжения и тока смещения в реальном времени.Программируемое уравнение Tx и амплитуда выхода Rx/предварительный акцент позволяют тонко настроить для различных условий хост-карты. LSZH куртка обеспечивает безопасность в среде центра обработки данных.
Типичные задания
- Центры обработки данных 100GbE: подключение переключателей сверху с серверами и системами хранения
- InfiniBand EDR ткани: высокопроизводительные вычислительные кластеры, требующие низкой задержки взаимосвязи
- Поставщики облачных услуг: экономически эффективная связь 100G для публичных и частных облаков
- Кластеры обучения ИИ/МЛ: высокопропускные и низкозадержные соединения для систем на базе графических процессоров
- Сети кампусов предприятий: Агрегационные связи между коммутаторами распределения и ядрами
Совместимость
Коммутаторы: серия NVIDIA Spectrum, серия NVIDIA Quantum и другие коммутаторы, оборудованные QSFP28, поддерживающие 100GbE или InfiniBand EDR.

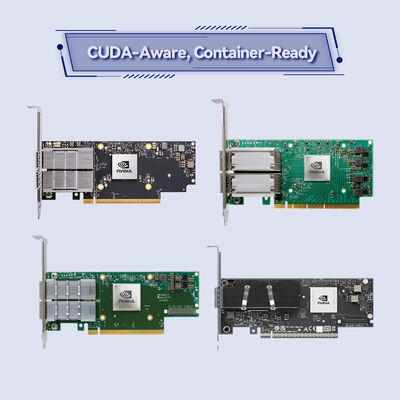

Адаптеры / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 с портами QSFP28.
Протоколы: 100GbE (IEEE 802.3bm) и InfiniBand EDR.
Совместимость зависит от системы; для подтвержденных конфигураций см. отчет о квалификации продукции на уровне системы.
Спецификации
| Параметр | Стоимость |
|---|---|
| Тип продукции | Активный оптический кабель (AOC), QSFP28 |
| Коэффициент данных | 100 Гб/с (4× 25,78 Гб/с NRZ) |
| Тип волокна | Мультимодный (MMF) |
| Длина волны | 850nm VCSEL |
| Доступность (OM3/OM4) | До 100 м |
| Напряжение питания | 3.3В (3,135В - 3,465В) |
| Рассеивание энергии (на конец, без перезагрузки) | 1.5 Вт типично / 1.8 Вт максимум |
| Рассеивание энергии (на конец, с перезагрузкой) | 2.2W типичный / 2,5W максимум |
| Операционная температура | от 0 до 70 °C |
| Температура хранения | -40 °C - 85 °C |
| Относительная влажность (работающая) | 5% - 85% |
| Тип соединителя | QSFP28 (соответствует SFF-8665) |
| Интерфейс управления | I2C (SFF-8636) с DDM |
| Цифровая диагностика (DDM) | Tx/Rx мощность, температура, напряжение, предвзятое течение |
| Битовая погрешность (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Регулирующие | CB, cTUVus, CE, FCC класса A, ICES, RCM, VCCI, лазер класса 1 |
| Длина (C015) | 15 метров. |
Потребление энергии варьируется в зависимости от конфигурации перезагрузки.
Руководство по выбору
| Номер заказа | Описание | Длина | Протокол |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 м | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 м | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 м | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 м | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 м | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 м | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 м | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 м | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | Сто метров. | 100GbE |
Для вариантов InfiniBand EDR используется серия MFA1A00-Exxx. Для 100GbE используется серия MFA1A00-Cxxx. Другие длины доступны по запросу.
Преимущества
- Расширенный охват: значительно больше, чем пассивные медные DAC, до 100 м
- Низкое энергопотребление: 2,2 Вт на конец снижает общий бюджет энергии центра обработки данных
- Поддержка гибкой скорости: выбираемое перезагрузка поддерживает как 25G, так и более низкие скорости передачи
- Устойчивая целостность сигнала: программируемое выравнивание и перезагрузка обеспечивают надежную производительность связи
- Легкое развертывание: форм-фактор QSFP28 с горячим подключением
- Цифровая диагностика: мониторинг состояния и производительности связи в режиме реального времени
Часто задаваемые вопросы
Вопрос: В чем разница между AOC и DAC?
A: AOC (активный оптический кабель) использует оптическое волокно с интегрированными приемопередатчиками для достижения более длинной дальности (до 100 м) по сравнению с пассивными медными DAC (обычно ≤ 5 м),при этом предлагая меньший вес и лучший иммунитет от EMI.
Вопрос: Могу ли я использовать этот кабель с коммутаторами InfiniBand EDR?
О: Да, серия MFA1A00 поддерживает как InfiniBand EDR (серия E), так и 100GbE (серия C).
Вопрос: В чем разница между серией С и серией Е?
О: Серия C оптимизирована для приложений 100GbE, в то время как серия E оптимизирована для InfiniBand EDR. Оба используют одно и то же физическое оборудование, но могут иметь различные конфигурации прошивки.
Вопрос: Каков минимальный радиус изгиба этого кабеля?
О: Минимальный радиус изгиба 30 мм.
Вопрос: Можно ли подключать кабель?
Ответ: Да, он полностью подключается в горячем режиме и поддерживает включение/выключение без отключения системы хоста.
Вопрос: Каково потребление энергии без перезагрузки?
Ответ: Без повторного замены времени потребление энергии составляет 1,5 Вт на один конец, что делает его идеальным для приложений с более низкой скоростью или энергочувствительными.
Осторожности при обращении
- Сохраняйте защитные пылевые крышки на соединителях до установки, чтобы предотвратить загрязнение
- Используйте одобренные очистители оптических соединителей перед спариванием, чтобы обеспечить низкую потерю вставки
- Избегайте изгиба кабеля более тесно, чем минимальный радиус изгиба 30 мм
- Соблюдать стандартные меры предосторожности ESD во время установки и обработки
- Не тяните соединители; используйте вытяжку или замок для вставки/вывода
О Гонконгской группе Starsurge
Hong Kong Starsurge Group Co., Limited - технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.мы обслуживаем клиентов по всему миру с сетевым оборудованием, включая коммутаторыНаши опытные команды по продажам и технике поддерживают различные отрасли, такие как правительство, здравоохранение, производство, образование,Мы предоставляем индивидуальные решения, глобальную логистику и многоязычную поддержку - все это основано на приверженности клиенту к надежности, производительности и масштабируемости.
Основные факты
| Номер части | MFA1A00-C015 |
| Фактор формы | QSFP28 (SFF-8665) |
| Коэффициент данных | 100 Гбит/с (4×25 Г NRZ) |
| Длина | 15 м |
| Протокол | 100GbE |
| Мощность (с перезагрузкой) | 2.2W типично / конец |
| Достижение | До 100 м |
| Куртка | LSZH, Аква |
Матрица совместимости
| Тип устройства | Поддерживаемые платформы |
|---|---|
| Ethernet-свичи | NVIDIA Spectrum SN2000/SN3000/SN4000 серии, сторонние коммутаторы 100G |
| Коммутаторы InfiniBand | NVIDIA Quantum, SB7800, SB7900 серии (с вариантами серии E) |
| Адаптеры / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Третья сторона | Коммутаторы QSFP28 с поддержкой 100G (проверка соответствия) |
Контрольный список покупателя
- Подтвердите, что порт переключателя/адаптера поддерживает QSFP28 и 100G NRZ
- Проверка требуемой длины кабеля (C015 = 15 м)
- Убедитесь, что ваша система поддерживает требуемый протокол (100GbE или InfiniBand EDR)
- Определить, требуется ли повторное загрузка для вашего приложения (включено по умолчанию для 100G)
- Проверка бюджета питания и охлаждения для модуля QSFP28
- Просмотр отчета о квалификации на уровне системы для проверенных конфигураций
