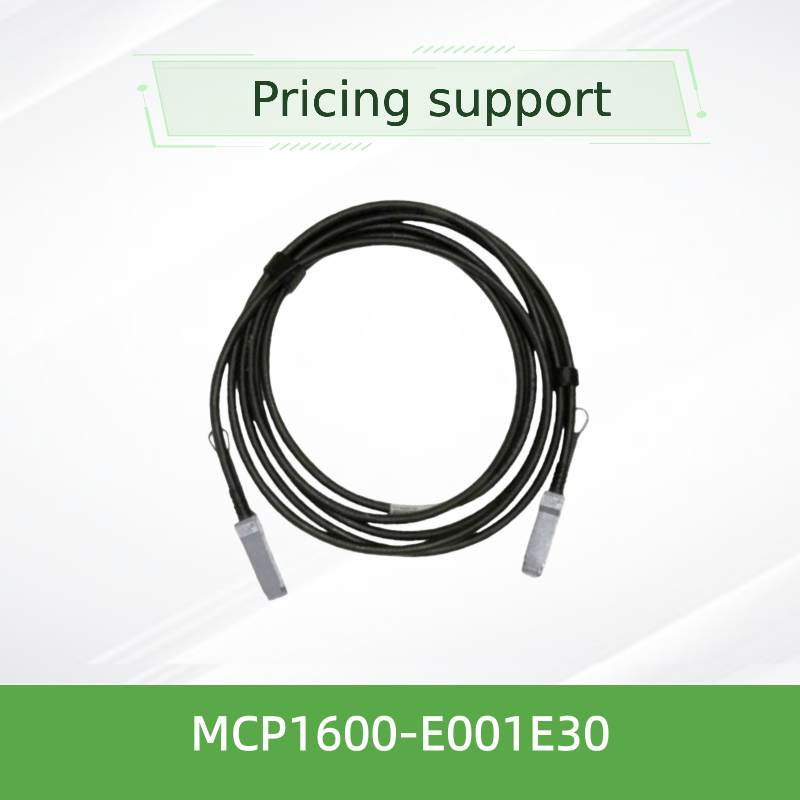

100G кабель QSFP28 Direct Attach Copper для коммутаторов Mellanox MCP1600-E001E30 1м
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E001E30 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | 100G кабель QSFP28 DAC для Mellanox,Совместимый с коммутаторами Mellanox кабель QSFP28,1-метровый кабель QSFP28 Direct Attach Copper |
||
Характер продукции
NVIDIA Mellanox QSFP28 DAC кабель 100 Гбит/с
MCP1600‐E001E30 100G QSFP28 Медный кабель прямого подключения - Пассивный DAC для InfiniBand EDR и 100GbE 1m, 30AWG, LSZH
Обзор продукции
ВNVIDIA Mellanox MCP1600‐E001E30является пассивным медным кабелем QSFP28, который обеспечивает совокупную пропускную способность 100 Гбит/с через четыре высокоскоростных медных пары, каждая из которых работает со скоростью 25 Гбит/с. Он полностью соответствует стандартам SFF‐8665 и SFF‐8636,поддержка установки с горячим подключением и управления I2C с интегрированной EEPROM для идентификации продукцииПри типичном энергопотреблении всего 0,1 Вт, он предлагает чрезвычайно энергоэффективное, экономически эффективное решение для узлов короткого радиуса действия (до 5 м) в среде InfiniBand EDR и 100 Гбит.
Ключевые особенности
- Скорость передачи данных:До 100 Гбит/с (4* 25 Гбит/с NRZ)
- Поддержка протокола:InfiniBand EDR, 100GbE
- Сверхнизкая мощность:0.1W типичное потребление
- Замыкается на горячем:Форм-фактор QSFP28, соответствующий SFF‐8665
- Управление:Интерфейс SFF‐8636 I2C с EEPROM
- Битовая погрешность:Лучше, чем 1E-15 с системами Mellanox
- Жакет:LSZH (Low Smoke Zero Halogen), черный
- Соответствие:RoHS, LF/HF PCB
Технологии и дизайн
MCP1600‐E001E30 использует четыре защищенных двойных осевых медных пары, каждая из которых предназначена для поддержки 25Gb/s NRZ сигнализации с отличной целостностью сигнала.Кабель имеет габарит 30AWG для максимальной гибкости в узких помещенияхВнешний диаметр LSZH составляет 7,1 мм. Кожуха LSZH обеспечивает низкий уровень дыма и нулевые галогеновые выбросы в случае пожара, что делает ее идеальной для среды центра обработки данных со строгими требованиями безопасности.Каждый кабель проходит испытания на заводе, чтобы гарантировать лучшую производительность и долговечность..
Типичные задания
- Ткани InfiniBand EDR:Подключение коммутаторов к серверам и хранилищам в кластерах HPC
- Агрегация 100GbE:Ссылки короткого действия между переключателями верхней части стойки и серверами
- Соединения центра обработки данных:Экономически эффективные связи внутри стеллажей или между соседними стеллажами (≤ 5 м)
- Кластеры обучения ИИ/МЛ:Подключение с низкой задержкой и высокой пропускной способностью для систем на базе графических процессоров
Совместимость
Выключатели:NVIDIA Mellanox Quantum, Spectrum серии и другие QSFP28-оснащенные коммутаторы, поддерживающие 100G InfiniBand или Ethernet.
Адаптеры / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 с портами QSFP28.
Протоколы:InfiniBand EDR (100G) и 100GbE (IEEE 802.3bj).
Совместимость зависит от системы; для подтвержденных конфигураций см. отчет о квалификации продукции на уровне системы.
Спецификации
| Параметр | Стоимость |
|---|---|
| Тип продукции | Пассивный прямый присоединительный медный кабель (DAC), QSFP28 |
| Коэффициент данных | 100 Гбит/с (4* 25 Гбит/с NRZ) |
| Измеритель провода | 30 AWG |
| Диаметр кабеля | 7.1 ± 0,35 мм |
| Минимальный радиус изгиба (один) | 35.5 мм |
| Минимальный радиус изгиба (повторяющаяся/сборка) | 71 мм |
| Толерантность длины | ±25 мм |
| Напряжение питания | 3.3В (3.135В 3.465В) |
| Потребление энергии | 0.1W типично |
| Характерная импеданс | 100Ω (диапазон 90~110Ω) |
| Задержка распространения | 4.5 нс/м (информативный) |
| Операционная температура | от 0 до 70 °C |
| Температура хранения | -40 °C до 85 °C |
| Относительная влажность (работающая) | 5% ∼ 85% |
| Битовая погрешность (BER) | < 1E-15 с системами Mellanox |
| Материал куртки | LSZH (низкий уровень галогена с нулевым уровнем дыма), черный |
| Тип соединителя | QSFP28 (соответствует SFF‐8665) |
| Интерфейс управления | I2C (SFF‐8636) с EEPROM |
| Соответствие | RoHS, LF/HF PCB |
| Длина (E001E30) | 1 метр |
Руководство по выбору
| Номер заказа | Описание | Длина | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 м | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 10,0 м | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 м | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 20,0 м | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 м | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 30,0 м | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 40,0 м | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 50,0 м | 26 |
Примечание: для длин, превышающих 5 м, пожалуйста, свяжитесь с нашей командой продаж для опций активного оптического кабеля (AOC).
Преимущества
- Эффективность:Значительно более низкая стоимость, чем у оптических приемопередатчиков для коротких связей
- Сверхнизкая мощность:0Потребление 1 Вт снижает общий бюджет энергии центра обработки данных
- Низкая задержка:Пассивная медь обеспечивает минимальную задержку распространения (4,5 нс/м)
- Надежная работа:BER лучше, чем 1E‐15 с системами Mellanox
- Легкое развертывание:Форм-фактор QSFP28 с горячим подключением с переключателем
Обслуживание и поддержка
Как авторизованный партнер NVIDIA Mellanox, Гонконгская группа Starsurge предоставляет:
- Технические консультации перед продажей для проектирования тканей InfiniBand и Ethernet
- Глобальная логистика с отслеживанием в режиме реального времени и поддержкой таможенного оформления
- Ограниченная годовая гарантия на оборудование, охватывающая ремонт или замену деталей
- Консультации по прошивке/совместимости для коммутаторов и адаптеров NVIDIA
- Многоязычная поддержка (английский, китайский, кантонский) по электронной почте или телефону
Часто задаваемые вопросы
Вопрос: В чем разница между DAC и AOC?
A: DAC (Direct Attach Copper Cable) использует пары пассивных медных кабелей для соединений короткого действия (до 5 м),в то время как AOC (активный оптический кабель) использует оптическое волокно с встроенными приемопередатчиками на большие расстояния (до 100 м). DAC более экономичны для коротких линий.
Вопрос: Могу ли я использовать этот кабель с портами 40G или 25G?
О: кабель оптимизирован для работы на 100G (4*25G). Он может быть не совместим с 40G или 25G только порты без правильной конфигурации полосы.
Вопрос: Каков минимальный радиус изгиба для этого кабеля?
О: радиус одного изгиба 35,5 мм. Для повторяющихся или сборных изгибов минимальный радиус 71 мм.
Вопрос: Можно ли подключать кабель в горячем режиме?
Ответ: Да, он полностью подключается в горячем режиме и поддерживает включение/выключение без отключения хост-системы.
Вопрос: Какая гарантия предоставляется?
A: Mellanox LinkX DACs включают 1-летнюю ограниченную аппаратную гарантию, охватывающую ремонт или замену деталей.
Осторожности при обращении
- Сохраняйте защитные пылевые крышки на соединителях до установки, чтобы предотвратить загрязнение
- Избегайте сгибания кабеля теснее, чем указанный минимальный радиус изгиба (35,5 мм однократный, 71 мм повторяющийся)
- Не тяните разъемы; используйте вытяжку или замок для вставки/удаления
- Соблюдать стандартные меры предосторожности ESD во время установки и обработки
- Убедитесь, что кабель не подвергается чрезмерному напряжению или раздавливающим силам
О Гонконгской группе Starsurge
Гонконгская Starsurge Group Co., Limitedявляется технологическим поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений.точки беспроводной связиНаши опытные команды по продажам и технике поддерживают различные отрасли, такие как правительство, здравоохранение, производство, образование, финансы и предприятия.Мы предоставляем индивидуальные решения, глобальная логистика и многоязычная поддержка ¥ все это основано на приверженности клиенту в первую очередь к надежности, производительности и масштабируемости.
Основные факты
Номер части:MCP1600‐E001E30
Форма:QSFP28 (SFF-8665)
Скорость передачи данных:100 Гбит/с (4*25 Г NRZ)
Длина:10,0 м
Измеритель проволоки:30 AWG
Протоколы:InfiniBand EDR, 100GbE
Мощность:0.1W типично
Жакет:LSZH, черный
Матрица совместимости
| Тип устройства | Поддерживаемые платформы |
|---|---|
| Коммутаторы InfiniBand | NVIDIA Mellanox Quantum, серия SB7800, SB7900 |
| Ethernet-свичи | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 серии |
| Адаптеры / DPU | ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 |
| Третья сторона | Коммутаторы QSFP28 с поддержкой 100G (проверка соответствия) |
Контрольный список покупателя
- Подтвердите, что порт переключателя/адаптера поддерживает QSFP28 и 100G NRZ
- Проверка требуемой длины кабеля (E001E30 = 1,0 м)
- Убедитесь, что ваша система поддерживает требуемый протокол (InfiniBand EDR или 100GbE)
- Проверьте, что кабельный габарит (30 AWG) соответствует требованиям механического маршрутизации
- Просмотр отчета о квалификации на уровне системы для проверенных конфигураций
Сопутствующие продукты
- MCP1600‐E00AE30 0.5m, 30 AWG вариант
- MCP1600‐E01AE30 ️ 1,5 м, 30 AWG вариант
- MCP1600‐E005E26 ?? 5m, 26 AWG вариант
- MFS1S00‐HxxxV 200G QSFP56 AOC для более длинного охвата
- MMA1Z00-NS400 400G QSFP112 приемопередатчик
