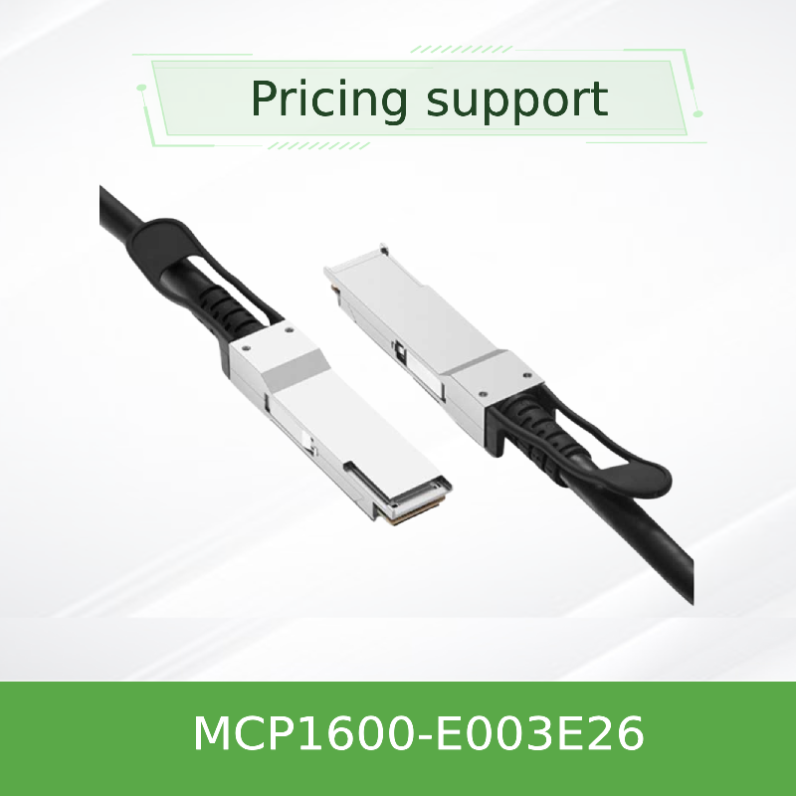

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Пассивный медный кабель
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E003E26 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Гарантия: | 1 год | Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел |
|---|---|---|---|
| Длина кабеля: | 3 метра | Ключевое слово: | Cable Cable Mellanox |
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Тип: | CABLE MELLANOX AOC |
| Доступность: | Запас | Технология: | Infiniband |
| Выделить: | NVIDIA Mellanox 100G QSFP28 DAC кабель,Пассивный медный кабель InfiniBand EDR,кабель Mellanox MCP1600-E003E26 100G |
||
Характер продукции
Пассивный медный кабель NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR
Пассивный кабель NVIDIA Mellanox QSFP28 DAC 100 Гбит/с для InfiniBand EDR и 100GbE - 3 м, 26AWG, LSZH
Обзор продукта
NVIDIA Mellanox MCP1600‑E003E26 представляет собой пассивный медный кабель QSFP28, обеспечивающий суммарную пропускную способность 100 Гбит/с по четырем высокоскоростным медным парам, каждая из которых работает на скорости 25 Гбит/с. Он полностью соответствует стандартам SFF‑8665 и SFF‑8636, поддерживает установку с возможностью горячей замены и управление по I²C с интегрированной EEPROM для идентификации продукта. При типичном энергопотреблении всего 0,1 Вт он предлагает чрезвычайно энергоэффективное и экономичное решение для коротких соединений (до 5 м) в средах InfiniBand EDR и 100GbE.
Ключевые особенности
- Скорость передачи данных: До 100 Гбит/с (4× 25 Гбит/с NRZ)
- Поддержка протоколов: InfiniBand EDR, 100GbE
- Сверхнизкое энергопотребление: Типичное потребление 0,1 Вт
- Возможность горячей замены: Форм-фактор QSFP28, соответствует SFF‑8665
- Управление: Интерфейс I²C SFF‑8636 с EEPROM
- Коэффициент ошибок по битам: Лучше, чем 1E‑15 с системами Mellanox
- Оболочка: LSZH (низкое дымовыделение, отсутствие галогенов), черный
- Соответствие стандартам: RoHS, LF/HF PCB
Технология и дизайн
В MCP1600‑E003E26 используются четыре экранированные двухтактные медные пары, каждая из которых спроектирована для поддержки сигнализации NRZ со скоростью 25 Гбит/с с превосходной целостностью сигнала. Кабель имеет калибр 26AWG для оптимального баланса между дальностью и гибкостью, с внешним диаметром 9,4 мм. Оболочка LSZH обеспечивает низкое дымовыделение и отсутствие галогенов в случае пожара, что делает его идеальным для центров обработки данных со строгими требованиями безопасности. Каждый кабель протестирован на заводе для гарантии лучшей производительности и долговечности при первом использовании.
Типичные сценарии развертывания
- Сетевые структуры InfiniBand EDR: Подключение коммутаторов к серверам и системам хранения данных в кластерах HPC.
- Агрегация 100GbE: Короткие соединения между коммутаторами верхнего уровня стойки и серверами.
- Соединения центров обработки данных: Экономичные соединения внутри стоек или между соседними стойками (≤5 м).
- Кластеры обучения ИИ/МО: Низкая задержка, высокоскоростное подключение для систем на базе GPU.
Совместимость
Коммутаторы: NVIDIA Mellanox Quantum, серия Spectrum и другие коммутаторы с поддержкой QSFP28, поддерживающие 100G InfiniBand или Ethernet.
Адаптеры / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 с портами QSFP28.
Протоколы: InfiniBand EDR (100G) и 100GbE (IEEE 802.3bj).
Совместимость зависит от системы; обратитесь к отчету о квалификации продукта на уровне системы для проверенных конфигураций.
Адаптеры / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 с портами QSFP28.
Протоколы: InfiniBand EDR (100G) и 100GbE (IEEE 802.3bj).
Совместимость зависит от системы; обратитесь к отчету о квалификации продукта на уровне системы для проверенных конфигураций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Пассивный медный кабель прямого подключения (DAC), QSFP28 |
| Скорость передачи данных | 100 Гбит/с (4× 25 Гбит/с NRZ) |
| Калибр провода | 26 AWG |
| Диаметр кабеля | 9,4 ± 0,4 мм |
| Минимальный радиус изгиба (одиночный) | 47 мм |
| Минимальный радиус изгиба (повторяющийся/сборка) | 94 мм |
| Допуск длины | ±50 мм |
| Напряжение питания | 3,3 В (3,135 В - 3,465 В) |
| Энергопотребление | 0,1 Вт типичное |
| Характеристический импеданс | 100 Ом (диапазон 90-110 Ом) |
| Задержка распространения | 4,5 нс/м (информативно) |
| Рабочая температура корпуса | 0 °C до 70 °C |
| Температура хранения | ‑40 °C до 85 °C |
| Относительная влажность (рабочая) | 5% - 85% |
| Коэффициент ошибок по битам (BER) | < 1E‑15 с системами Mellanox |
| Материал оболочки | LSZH (низкое дымовыделение, отсутствие галогенов), черный |
| Тип разъема | QSFP28 (соответствует SFF‑8665) |
| Интерфейс управления | I²C (SFF‑8636) с EEPROM |
| Соответствие стандартам | RoHS, LF/HF PCB |
| Длина (E003E26) | 3 метра |
Руководство по выбору
| Номер для заказа | Описание | Длина | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0,5 м | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1,0 м | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1,5 м | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2,0 м | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2,5 м | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3,0 м | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4,0 м | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5,0 м | 26 |
Примечание: Для длин более 5 м, пожалуйста, свяжитесь с нашим отделом продаж для получения информации об активных оптических кабелях (AOC).
Преимущества
- Экономичность: Значительно более низкая стоимость по сравнению с оптическими трансиверами для коротких соединений.
- Сверхнизкое энергопотребление: Потребление 0,1 Вт снижает общий бюджет энергопотребления центра обработки данных.
- Низкая задержка: Пассивная медь обеспечивает минимальную задержку распространения (4,5 нс/м).
- Надежная производительность: BER лучше, чем 1E‑15 с системами Mellanox.
- Простота развертывания: Форм-фактор QSFP28 с возможностью горячей замены и защелкой для быстрого извлечения.
Сервис и поддержка
Являясь авторизованным партнером NVIDIA Mellanox, Hong Kong Starsurge Group предоставляет:
- Предпродажные технические консультации по проектированию сетей InfiniBand и Ethernet.
- Глобальная логистика с отслеживанием в реальном времени и поддержкой таможенного оформления.
- 1-летняя ограниченная гарантия на оборудование, покрывающая ремонт или замену деталей.
- Консультации по прошивке/совместимости для платформ коммутаторов и адаптеров NVIDIA.
- Многоязычная поддержка (английский, мандаринский, кантонский) по электронной почте или телефону.
Часто задаваемые вопросы
В: В чем разница между DAC и AOC?
О: DAC (Direct Attach Copper Cable) использует пассивные медные пары для коротких соединений (до 5 м), в то время как AOC (Active Optical Cable) использует оптическое волокно со встроенными трансиверами для больших расстояний (до 100 м). DAC более экономичны для коротких соединений.
В: Могу ли я использовать этот кабель с портами 40G или 25G?
О: Кабель оптимизирован для работы на скорости 100G (4×25G). Он может быть несовместим с портами только 40G или 25G без правильной настройки каналов.
В: Каков минимальный радиус изгиба для этого кабеля?
О: Минимальный радиус одиночного изгиба составляет 47 мм. Для повторяющихся или сборочных изгибов минимальный радиус составляет 94 мм.
В: Является ли кабель с возможностью горячей замены?
О: Да, он полностью поддерживает горячую замену и позволяет подключать/отключать его без выключения хост-системы.
В: Какая гарантия предоставляется?
О: Медные кабели Mellanox LinkX DAC поставляются с 1-летней ограниченной гарантией на оборудование, покрывающей ремонт или замену деталей.
Меры предосторожности при обращении
- Держите защитные колпачки на разъемах до установки, чтобы предотвратить загрязнение.
- Избегайте изгиба кабеля с радиусом меньше указанного минимального радиуса изгиба (47 мм одиночный, 94 мм повторяющийся).
- Не тяните за разъемы; используйте язычок или защелку для вставки/извлечения.
- Соблюдайте стандартные меры предосторожности против электростатического разряда при установке и обращении.
- Убедитесь, что кабель не подвергается чрезмерному натяжению или сдавливающим силам.
О компании Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited является технологически ориентированным поставщиком сетевого оборудования, ИТ-услуг и решений для системной интеграции. С 2008 года мы обслуживаем клиентов по всему миру, поставляя сетевое оборудование, включая коммутаторы, сетевые карты, беспроводные точки доступа, контроллеры, кабели и оптические модули. Наши опытные команды продаж и технической поддержки обслуживают различные отрасли, такие как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Мы предлагаем индивидуальные решения, глобальную логистику и многоязычную поддержку, основанные на приверженности принципу «клиент прежде всего» в отношении надежности, производительности и масштабируемости.
Ключевые факты
Номер детали: MCP1600‑E003E26
Форм-фактор: QSFP28 (SFF‑8665)
Скорость передачи данных: 100 Гбит/с (4×25G NRZ)
Длина: 3,0 м
Калибр провода: 26 AWG
Протоколы: InfiniBand EDR, 100GbE
Питание: 0,1 Вт типичное
Оболочка: LSZH, черный
Форм-фактор: QSFP28 (SFF‑8665)
Скорость передачи данных: 100 Гбит/с (4×25G NRZ)
Длина: 3,0 м
Калибр провода: 26 AWG
Протоколы: InfiniBand EDR, 100GbE
Питание: 0,1 Вт типичное
Оболочка: LSZH, черный
Матрица совместимости
| Тип устройства | Поддерживаемые платформы |
|---|---|
| Коммутаторы InfiniBand | NVIDIA Mellanox Quantum, SB7800, серия SB7900 |
| Коммутаторы Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, серия SN4000 |
| Адаптеры / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| Сторонние устройства | Коммутаторы с поддержкой QSFP28, поддерживающие 100G (проверить соответствие) |
Чек-лист покупателя
- Подтвердите, что порт вашего коммутатора/адаптера поддерживает QSFP28 и 100G NRZ.
- Проверьте требуемую длину кабеля (E003E26 = 3,0 м).
- Убедитесь, что ваша система поддерживает требуемый протокол (InfiniBand EDR или 100GbE).
- Проверьте, соответствует ли калибр кабеля (26 AWG) вашим требованиям к механической прокладке.
- Ознакомьтесь с отчетом о квалификации на уровне системы для проверенных конфигураций.
