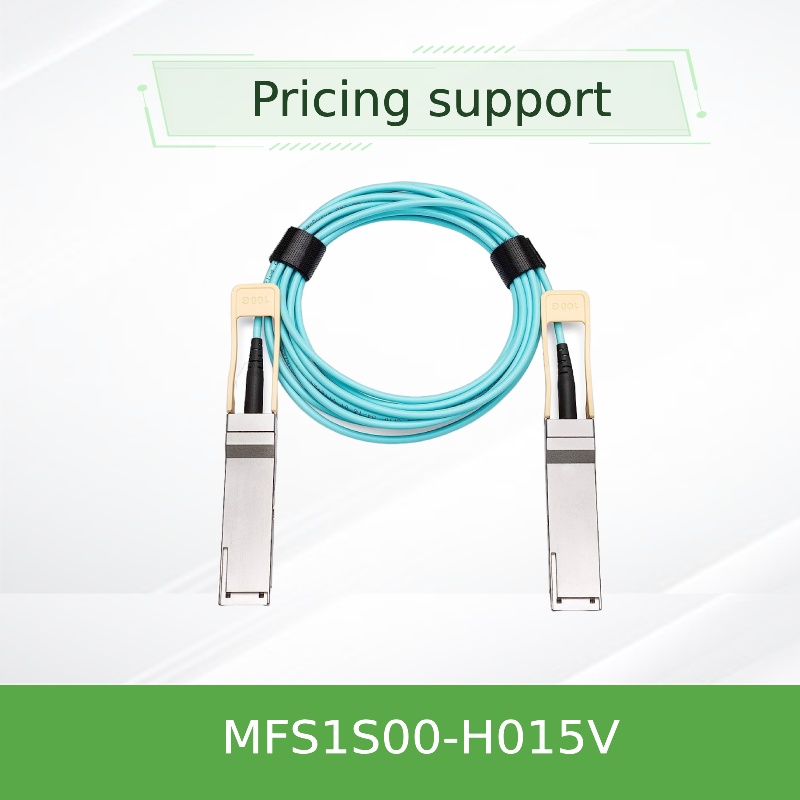

200G QSFP56 активный оптический кабель для коммутаторов NVIDIA SN3700/SN4600 MFS1S00-H015V
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S00-H015V |
| Документ: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 15 метров |
| Модель: | MFS1S00-H015V | ||
| Выделить: | 200G QSFP56 оптический кабель для коммутаторов NVIDIA,Активный оптический кабель QSFP56 с гарантией,NVIDIA SN3700 SN4600 совместимый оптический кабель |
||
Характер продукции
200G QSFP56 активный оптический кабель для коммутаторов NVIDIA SN3700/SN4600
ВNVIDIA MFS1S00-H015Vявляется высокопроизводительным активным оптическим кабелем (AOC) QSFP56 мощностью 200 Гбит/с, предназначенным для коротких межсоединений в центрах обработки данных.Этот AOC на основе VCSEL поддерживает модуляцию PAM4 4 × 50Gb / s и обеспечивает надежную, энергоэффективная связь для InfiniBand HDR и 200-гигабитных систем Ethernet.
Обзор продукции
NVIDIA MFS1S00-H015V - это QSFP56 VCSEL-активный оптический кабель, обеспечивающий 200 Гбит/с совокупной полосы пропускания по мультимодовому волокну.каждая из которых работает со скоростью до 50 Гбит/с с модуляцией PAM4;Полностью соответствующий стандартам SFF-8665 и SFF-8636, этот кабель поддерживает установку и управление I2C, потребляя только 5,0 Вт типичной мощности на конец с включенным перезагрузкой.
Ключевые особенности
- Скорость передачи данных:До 200 Гбит/с (4× 50 Гбит/с PAM4)
- Поддержка протокола:InfiniBand HDR, 200 ГБЭ
- Протяженность:До 100 м по мультимодовому волокну
- Низкая мощность:5.0W типичный на один конец (с повторным регулированием)
- Сгорание:Форм-фактор QSFP56, соответствующий SFF-8665.
- Управление:Интерфейс SFF-8636 I2C с DDM
- Программируемый:Амплитуда выхода Rx и предварительный акцент
- Соответствие:RoHS, класс 1 безопасности лазеров
Технологии и дизайн
MFS1S00-H015V использует технологию VCSEL (Vertical Cavity Surface-Emitting Laser) на длине волны 850 нм в сочетании с высокоскоростным мультимодным волокном.Каждая полоса имеет независимую перезагрузку для путей передачи и приемаКабель включает в себя цифровой диагностический мониторинг (DDM) для отслеживания оптической мощности, температуры, напряжения и тока смещения в режиме реального времени.с программируемой уравнением Tx и амплитудой выхода Rx / предварительным акцентом для тонкой настройки.
Типичные задания
- InfiniBand HDR ткани:Подключение коммутаторов к серверам и хранилищам в кластерах HPC
- 200GbE агрегация:Коммутаторы SN3700 и SN4600 в верхней или лестничной архитектурах
- Соединения центра обработки данных:Ссылки короткого действия (до 100 м) между стойками или внутри ряда
- Кластеры обучения ИИ/МЛ:Подключение с низкой задержкой и высокой пропускной способностью для систем на базе графических процессоров
Совместимость
Выключатели:NVIDIA Spectrum SN3700, серия SN4600 и другие коммутаторы QSFP56, поддерживающие 200G InfiniBand или Ethernet.
Адаптеры / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 с портами QSFP56.
Протоколы:InfiniBand HDR (100G/200G) и 200GbE (IEEE 802.3bs).
Адаптеры / DPU:ConnectX-6, ConnectX-7, BlueField-2/3 с портами QSFP56.
Протоколы:InfiniBand HDR (100G/200G) и 200GbE (IEEE 802.3bs).
Совместимость зависит от системы; для подтвержденных конфигураций см. отчет о квалификации продукции на уровне системы.
Спецификации
| Параметр | Стоимость |
|---|---|
| Тип продукции | Активный оптический кабель (AOC), QSFP56 |
| Коэффициент данных | 200 Гбит/с (4× 50 Гбит/с PAM4) |
| Тип волокна | Мультимодный (MMF) |
| Длина волны | 850nm VCSEL |
| Доступность (OM3/OM4) | До 100 м |
| Напряжение питания | 3.3В (3,135В - 3,465В) |
| Рассеивание энергии (на конец, с перезагрузкой) | 5.0W типично |
| Операционная температура | от 0 до 70 °C |
| Температура хранения | -40 °C - 85 °C |
| Относительная влажность (работающая) | 5% - 85% |
| Тип соединителя | QSFP56 (соответствует SFF-8665) |
| Интерфейс управления | I2C (SFF-8636) |
| Цифровая диагностика (DDM) | Tx/Rx мощность, температура, напряжение, предвзятое течение |
| Регулирующие | CB, cTUVus, CE, FCC класса A, ICES, RCM, VCCI, лазер класса 1 |
| Длина (H015V) | 15 метров. |
Руководство по выбору
| Номер заказа | Описание | Длина |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 м |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 м |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 м |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 м |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 м |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 м |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 м |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | Сто метров. |
Для других длин или индивидуальных вариантов, пожалуйста, свяжитесь с нашей командой продаж.
Преимущества
- Расширенный охват:Значительно длиннее, чем пассивные медные DAC, до 100 м
- Низкое энергопотребление:50,0 Вт на конец уменьшает общий бюджет энергии центра обработки данных
- Гибкий выбор ставки:Поддерживает как NRZ (EDR), так и PAM4 (HDR) режимы через выбор скорости
- Устойчивая целостность сигнала:Программируемое выравнивание и перезагрузка обеспечивают надежную производительность связи
- Легкое развертывание:Форм-фактор QSFP56 с горячим подключением с переключателем
Обслуживание и поддержка
Как авторизованный партнер NVIDIA Mellanox, Гонконгская группа Starsurge предоставляет:
- Технические предпродажные консультации по проектированию тканей InfiniBand и Ethernet
- Глобальная логистика с отслеживанием в режиме реального времени и поддержкой таможенного оформления
- Стандартная годовая гарантия на производственные дефекты
- Консультации по совместимости прошивки для платформ NVIDIA switch и адаптера
- Многоязычная поддержка (английский, китайский, кантонский) по электронной почте или телефону
Часто задаваемые вопросы
Вопрос: В чем разница между AOC и DAC?
A: AOC (активный оптический кабель) использует оптическое волокно с интегрированными приемопередатчиками для достижения более длинной дальности (до 100 м) по сравнению с пассивными медными DAC (обычно ≤ 5 м),при этом предлагая меньший вес и лучший иммунитет от EMI.
Вопрос: Могу ли я использовать этот кабель с коммутаторами 100G или 40G?
О: Да, он может работать в режиме NRZ (25,78125 Гбит/с) для приложений 100G или 40G, но он оптимизирован для 200G PAM4.
Вопрос: Каков радиус изгиба этого кабеля?
О: Минимальный радиус изгиба 30 мм.
Вопрос: Можно ли подключать кабель?
Ответ: Да, он полностью подключается в горячем режиме и поддерживает включение/выключение без отключения системы хоста.
Осторожности при обращении
- Сохраняйте защитные пылевые крышки на соединителях до установки, чтобы предотвратить загрязнение
- Используйте одобренные очистители оптических соединителей перед спариванием, чтобы обеспечить низкую потерю вставки
- Избегайте изгиба кабеля более тесно, чем минимальный радиус изгиба 30 мм
- Соблюдать стандартные меры предосторожности ESD во время установки и обработки
- Не тяните соединители; используйте вытяжку или замок для вставки/вывода
О Гонконгской группе Starsurge
Гонконгская Starsurge Group Co., Limitedявляется поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанных на технологиях.точки беспроводной связиНаши опытные команды по продажам и технике поддерживают различные отрасли, такие как правительство, здравоохранение, производство, образование, финансы и предприятия.Мы предоставляем индивидуальные решения, глобальная логистика и многоязычная поддержка - все это основано на приверженности клиенту в первую очередь надежности, производительности и масштабируемости.
Основные факты
- Номер части:MFS1S00-H015V
- Форма:QSFP56 (SFF-8665)
- Скорость передачи данных:200 Гбит/с (4×50 Г ПАМ4)
- Протяженность:До 100 м (OM4)
- Протоколы:InfiniBand HDR, 200 ГБЭ
- Мощность:5.0W типично на один конец
Матрица совместимости
| Тип устройства | Поддерживаемые платформы |
|---|---|
| Коммутаторы InfiniBand | Серия NVIDIA Quantum-2, SB7800, SB7900 |
| Ethernet-свичи | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Адаптеры / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Третья сторона | Коммутаторы QSFP56, поддерживающие 200G (проверка соответствия) |
Контрольный список покупателя
- Подтвердите, что ваш порт переключателя/адаптера поддерживает QSFP56 и 200G PAM4 или NRZ
- Проверка требуемой длины кабеля (H015V = 15 м)
- Убедитесь, что ваша система поддерживает требуемый протокол (InfiniBand HDR или 200GbE)
- Проверка расхода энергии и охлаждения для модуля QSFP56
- Просмотр отчета о квалификации на уровне системы для проверенных конфигураций
