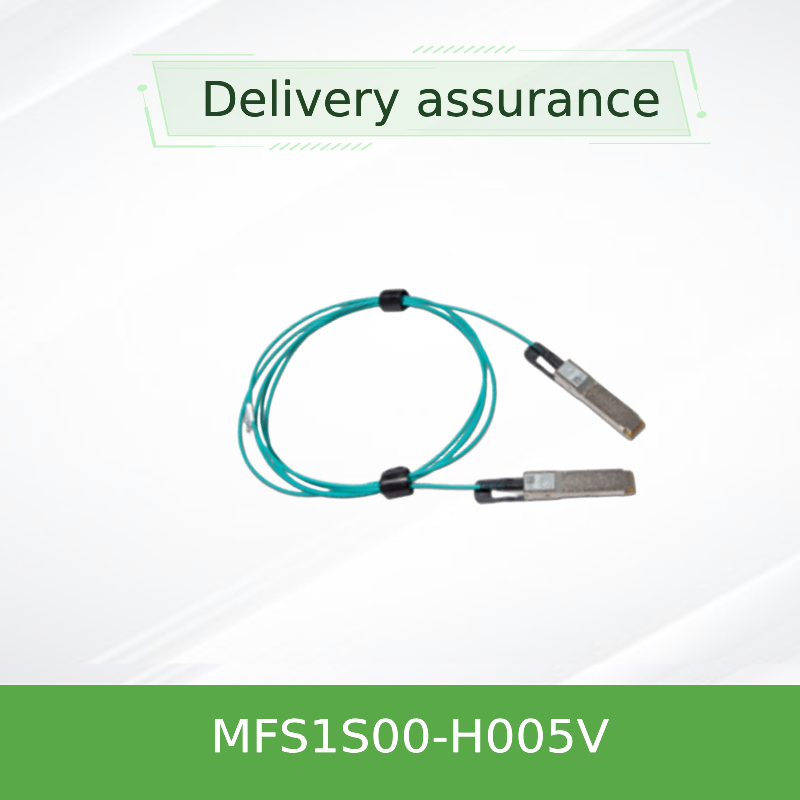

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200 Гбит/с InfiniBand HDR и Ethernet
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFS1S00-H005V |
| Документ: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 5 метров |
| Модель: | MFS1S00-H005V | Имя: | Оптический кабель кабеля MFS1S00-H005V Mellanox AOC активный до 200Gb/s IB HDR QSFP56 5m |
| Ключевое слово: | CABLE MELLANOX AOC | ||
| Выделить: | Кабель NVIDIA QSFP56 MMF AOC,Кабель InfiniBand HDR 200 Гбит/с,Оптический кабель Ethernet QSFP56 |
||
Характер продукции
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Multimode Fiber Active Optical Cable на базе VCSEL для InfiniBand HDR и 200GbE длиной 5 м
Обзор продукции
NVIDIA MFS1S00-H005V представляет собой высокопроизводительный 200Gb/s QSFP56 активный оптический кабель (AOC), предназначенный для короткозаметных соединений в центрах обработки данных.характеристики выбираемого переключения по полосе движения, и обеспечивает надежное, энергоэффективное подключение для InfiniBand HDR и 200-гигабитных систем Ethernet.
Ключевые особенности
- Скорость передачи данных: до 200 Гбит/с (4×50 Гбит/с PAM4)
- Поддержка протокола: InfiniBand HDR, 200GbE
- Обхват: до 100 м по мультимодовому волокну
- Низкая мощность: 5,0 Вт типично на один конец (с перезагрузкой)
- Теплоподключаемая: форм-фактор QSFP56, соответствующий SFF-8665.
- Управление: интерфейс SFF-8636 I2C с DDM
- Программируемый: амплитуда выхода Rx и предварительный акцент
- Соответствие: RoHS, класс 1 безопасности лазеров
Технологии и дизайн
MFS1S00-H005V использует технологию VCSEL (Vertical Cavity Surface-Emitting Laser) на длине волны 850 нм, в сочетании с высокоскоростным мультимодным волокном.Каждая полоса имеет независимую перезагрузку для путей передачи и приемаКабель интегрирует цифровой диагностический мониторинг (DDM) для отслеживания оптической мощности, температуры, напряжения и тока смещения в режиме реального времени.
Типичные задания
- InfiniBand HDR ткани: подключение коммутаторов к серверам и хранилища в кластерах HPC
- 200GbE агрегация: связь SN3700 и SN4600 коммутаторы в верхней части стойки или листья спинной архитектуры
- Взаимосоединения центров обработки данных: соединения короткого действия (до 100 м) между стойками или внутри ряда
- Кластеры обучения ИИ/ML: низкая задержка, высокая пропускная способность для систем на базе графических процессоров
Совместимость
Коммутаторы: NVIDIA Spectrum SN3700, серия SN4600 и другие коммутаторы QSFP56, поддерживающие InfiniBand или Ethernet.
Адаптеры / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 с портами QSFP56.
Протоколы: InfiniBand HDR (100G/200G) и 200GbE (IEEE 802.3bs).
Совместимость зависит от системы; для подтвержденных конфигураций см. отчет о квалификации продукции на уровне системы.
Спецификации
| Параметр | Стоимость |
|---|---|
| Тип продукции | Активный оптический кабель (AOC), QSFP56 |
| Коэффициент данных | 200 Гбит/с (4×50 Гбит/с PAM4) |
| Тип волокна | Мультимодный (MMF) |
| Длина волны | 850nm VCSEL |
| Доступность (OM3/OM4) | До 100 м |
| Напряжение питания | 3.3В (3.135В 3.465В) |
| Рассеивание энергии (на конец, с перезагрузкой) | 5.0W типично |
| Операционная температура | от 0 до 70 °C |
| Температура хранения | -40 °C - 85 °C |
| Относительная влажность (работающая) | 5% ∼ 85% |
| Тип соединителя | QSFP56 (соответствует SFF-8665) |
| Интерфейс управления | I2C (SFF-8636) |
| Цифровая диагностика (DDM) | Tx/Rx мощность, температура, напряжение, предвзятое течение |
| Регулирующие | CB, cTUVus, CE, FCC класса A, ICES, RCM, VCCI, лазер класса 1 |
| Длина (H005V) | 5 метров |
Руководство по выбору
| Номер заказа | Описание | Длина |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 м |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 м |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 м |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 м |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 м |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 м |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 м |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | Сто метров. |
Для других длин или индивидуальных вариантов, пожалуйста, свяжитесь с нашей командой продаж.
Преимущества
- Расширенный охват: значительно больше, чем пассивные медные DAC, до 100 м
- Низкое энергопотребление: 5,0 Вт на конец снижает общий бюджет энергии центра обработки данных
- Гибкий выбор скорости: поддерживает как NRZ (EDR), так и PAM4 (HDR) режимы через выбор скорости
- Устойчивая целостность сигнала: программируемое выравнивание и перезагрузка обеспечивают надежную производительность связи
- Легкое развертывание: форм-фактор QSFP56 с горячим подключением с застежкой "push-pull"
Часто задаваемые вопросы
Вопрос: В чем разница между AOC и DAC?
A: AOC (активный оптический кабель) использует оптическое волокно с интегрированными приемопередатчиками для достижения более длинной дальности (до 100 м) по сравнению с пассивными медными DAC (обычно ≤ 5 м),при этом предлагая меньший вес и лучший иммунитет от EMI.
Вопрос: Могу ли я использовать этот кабель с коммутаторами 100G или 40G?
О: Да, он может работать в режиме NRZ (25,78125 Гбит/с) для приложений 100G или 40G, но он оптимизирован для 200G PAM4.
Вопрос: Каков радиус изгиба этого кабеля?
О: Минимальный радиус изгиба 30 мм.
Вопрос: Можно ли подключать кабель?
Ответ: Да, он полностью подключается в горячем режиме и поддерживает включение/выключение без отключения системы хоста.
Осторожности при обращении
- Сохраняйте защитные пылевые крышки на соединителях до установки, чтобы предотвратить загрязнение
- Используйте одобренные очистители оптических соединителей перед спариванием, чтобы обеспечить низкую потерю вставки
- Избегайте изгиба кабеля более тесно, чем минимальный радиус изгиба 30 мм
- Соблюдать стандартные меры предосторожности ESD во время установки и обработки
- Не тяните соединители; используйте вытяжку или замок для вставки/вывода
