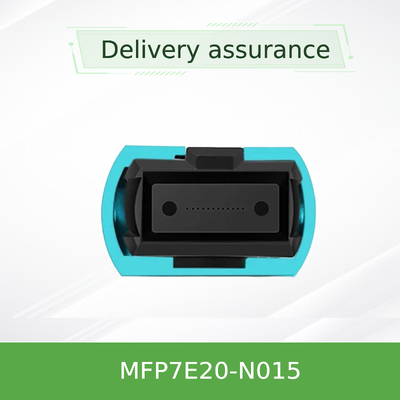

Кабель-разветвитель NVIDIA MFP7E20-N015 1:2 800G на 2x400G MPO-12/APC OM4, 15 м
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N015 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N015 | Материал Форма: | круглый провод |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| материал оболочки: | ПВХ | Длина: | 15 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | Кабель-разветвитель NVIDIA 800G на 400G,Оптоволоконный кабель MPO-12 APC OM4,15-метровый кабель-разветвитель Nvidia MPO |
||
Характер продукции
Mellanox MFP7E20-N015 — это пассивный оптический разветвительный кабель, который преобразует двухпортовый трансивер OSFP 800G в два независимых канала 200G/400G. Используя 8 активных многомодовых волокон (50/125 мкм) в конфигурации разветвления MPO-12/APC на двойной MPO-12/APC, он обеспечивает экономичное решение с низкими потерями для подключения коммутаторов top-of-rack к адаптерам ConnectX-7 и DPU BlueField-3. Угловая полировка физического контакта (APC) минимизирует обратные отражения, обеспечивая стабильную работу в высокоскоростных каналах PAM4.
- Возможность разветвления: 1× MPO-12/APC на 2× MPO-12/APC для двух выходов 200G/400G
- Многомодовое волокно: 50/125 мкм OM3 (≤30 м) / OM4 (≤50 м) с аква-оболочкой LSZH
- Перекрестная разводка типа B: Прямое соединение TX с RX для прямой пары трансиверов
- Низкие вносимые потери: ≤0,35 дБ + 0,0004×L (дБ) на торцевой поверхности разъема
- Полировка APC (8°): Уменьшает оптическое обратное отражение до ≥35 дБ затухания
- Защелка Push-pull: Быстрое высвобождение, простая установка в плотных портах
- Соответствие стандартам: Telcordia GR-1435, IEC 61754-7, RoHS, безопасность лазера класса 1
- Поддержка протоколов: InfiniBand HDR, Ethernet 200G/400G, NVLink
MFP7E20-N015 использует прецизионную оптическую инженерию NVIDIA. Разъемы MPO-12/APC оснащены направляющими отверстиями, которые совмещаются с направляющими штифтами трансивера, обеспечивая точное выравнивание волокон. Угловая полировка под углом 8° устраняет отражения Френеля, которые могут вызывать искажение сигнала при модуляции PAM4. Каждый кабель проходит заводское тестирование на вносимые потери, затухание и полярность. Оболочка LSZH (низкое дымовыделение, отсутствие галогенов) снижает токсичные выбросы в случае пожара, что делает его пригодным для использования в центрах обработки данных.
- Коммутатор-сервер: Подключение коммутаторов NVIDIA Spectrum-4 или Quantum-2 к сетевым картам ConnectX-7 и DPU BlueField-3 в стойках вычислений/хранения данных
- Разветвление 400G на 2×200G: Использование с двухпортовыми трансиверами OSFP DR8 для разделения на два канала 200G для двух серверов
- Высокопроизводительные вычисления (HPC): Низколатентное межсоединение для кластеров обучения ИИ и распределенных систем хранения данных
- Межстойкое соединение в центре обработки данных: Короткие каналы (до 50 м) с интеграцией патч-панелей
Трансиверы: NVIDIA MMA4Z00-NS (двойной OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) — все с интерфейсом MPO-12/APC.
Коммутаторы / Адаптеры: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 и любой порт 400G/200G, поддерживающий OSFP/QSFP112 с MPO-12/APC.
Тип волокна: Многомодовое OM3 (≤30 м) или OM4 (≤50 м). Аква-оболочка. Нельзя смешивать с разъемами UPC (синими) — только APC.
| Параметр | Значение |
|---|---|
| Тип продукта | Пассивный оптический разветвительный кабель, MPO-12/APC на 2×MPO-12/APC |
| Количество волокон | 8 активных (4 TX + 4 RX) + 4 неактивных силовых элемента |
| Тип волокна | 50/125 мкм многомодовое OM3 (≤30 м) / OM4 (≤50 м) |
| Полировка разъема | Угловой физический контакт (APC), 8° |
| Вносимые потери (на конец) | ≤0,35 дБ + 0,0004×L (L в метрах) |
| Затухание | ≥35 дБ |
| Рабочая температура | 0 °C до 70 °C |
| Температура хранения | -40 °C до 85 °C |
| Влажность (без конденсации) | 10% - 85% относительной влажности |
| Материал оболочки | LSZH (низкое дымовыделение, отсутствие галогенов), аква, OFNR |
| Минимальный радиус изгиба | 30 мм (в любом месте кабеля) |
| Диаметр кабеля | 3,0 ± 0,2 мм |
| Топология разводки | Тип B (перекрестная) |
| Нормативные требования | CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, лазер класса 1 (IEC 60825-1) |
| Длина (N015) | 15 метров |
| Номер для заказа | Описание | Длина |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC на 2×MPO-12 APC | 3 м |
| MFP7E20-N005 | MMF, MPO-12 APC на 2×MPO-12 APC | 5 м |
| MFP7E20-N007 | MMF, MPO-12 APC на 2×MPO-12 APC | 7 м |
| MFP7E20-N010 | MMF, MPO-12 APC на 2×MPO-12 APC | 10 м |
| MFP7E20-N015 | MMF, MPO-12 APC на 2×MPO-12 APC | 15 м |
| MFP7E20-N020 | MMF, MPO-12 APC на 2×MPO-12 APC | 20 м |
| MFP7E20-N030 | MMF, MPO-12 APC на 2×MPO-12 APC | 30 м |
| MFP7E20-N050 | MMF, MPO-12 APC на 2×MPO-12 APC | 50 м |
Для длин, не указанных в списке, свяжитесь с нашим отделом продаж для получения информации о нестандартных вариантах.
| Тип трансивера | Конфигурация порта | Скорость передачи данных |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Двойной порт, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Одиночный порт, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Одиночный порт, MPO-12 APC | 400G |
| Сторонние OSFP/QSFP112 | Интерфейс MPO-12 APC | 200G/400G (проверить IL) |
- Подтвердите, что порт вашего трансивера MPO-12/APC (а не UPC)
- Проверьте требуемую длину кабеля (N015 = 15 м)
- Убедитесь, что ваша кабельная система является многомодовой OM3 или OM4
- Проверьте, поддерживает ли ваш коммутатор/адаптер полярность типа B
- Просмотрите бюджет вносимых потерь вашего канала (включая патч-панели)
- Держите защитные колпачки на разъемах до момента установки, чтобы предотвратить загрязнение
- Всегда очищайте как наконечник кабеля, так и гнездо трансивера с помощью одобренного оптического очистителя перед соединением
- Не изгибайте кабель с радиусом меньше минимального 30 мм
- Избегайте воздействия жидкостей или растворителей; оболочка LSZH не является химически стойкой ко всем веществам
- Соблюдайте стандартные меры предосторожности при работе с электростатическим разрядом (хотя кабель пассивный, он подключается к трансиверам, чувствительным к электростатическому разряду)
