NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 оптический приемопередатчик MPO-12 APC 50m OM4
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N010 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N010 | Материал Форма: | круглый провод |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| материал оболочки: | ПВХ | Длина: | 10 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | Передатчик NVIDIA Mellanox 200G QSFP56,Оптический модуль Mellanox MFP7E20-N010 SR4,QSFP56 SR4 передатчик MPO-12 APC |
||
Характер продукции
Обзор продукции

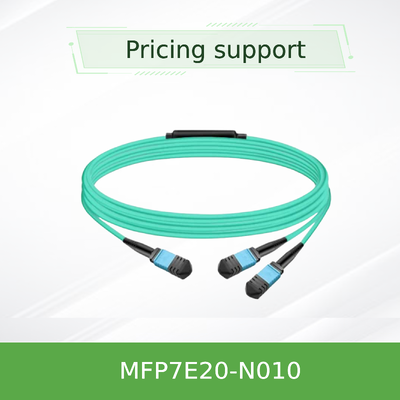

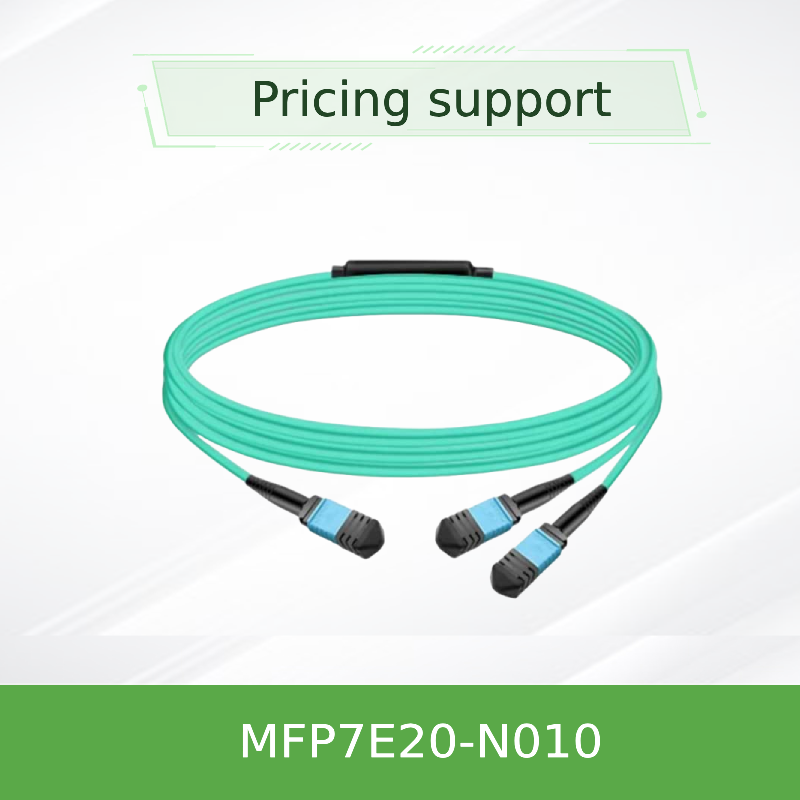

ВMellanox MFP7E20-N010является пассивным оптическим разделительным кабелем, который преобразует двухпортовый интерфейс OSFP 800G-передатчика в две независимые 200G/400G-ссылки.Использование 8 активных мультимодных волокон (50/125μm) в конфигурации MPO-12/APC с двойным MPO-12/APC., он обеспечивает экономически эффективное, низкоубыточное решение для подключения переключателей сверху с решеткой к адаптерам ConnectX-7 и DPU BlueField-3.обеспечение стабильной работы высокоскоростных PAM4 линий.
Ключевые особенности
- Способность к прорыву:1× MPO-12/APC до 2× MPO-12/APC для двойных выходов 200G/400G
- Мультимодное волокно:50/125μm OM3 (≤30m) / OM4 (≤50m) с пиджаком Aqua LSZH
- Кроссоверная проводка типа B:Прямая связь TX с RX для прямой сцепления приемопередатчика
- Низкая потеря вставки:≤ 0,35 dB + 0,0004 × L (dB) на конечную поверхность разъема
- Полировка APC (8°):Уменьшает оптическое отражение на ≥35 дБ
- Застегивание под давлением:Быстрое освобождение, легкая установка в густонаселенных портах
- Соответствие:Telcordia GR-1435, IEC 61754-7, RoHS, класс 1 безопасности лазеров
- Поддержка протокола:InfiniBand HDR, 200G/400G Ethernet, NVLink
Технологии и дизайн
MFP7E20-N010 использует точную оптическую инженерию NVIDIA.8-градусный угол полировки устраняет френелевые отражения, которые могут вызвать искажение сигнала в модуляции PAM4Каждый кабель проверяется на фабрике на потерю вставки, потерю возвращения и полярность.что делает его подходящим для среды центра обработки данных.
Типичные задания
- Переход на сервер:Подключение коммутаторов NVIDIA Spectrum-4 или Quantum-2 к NIC ConnectX-7 и DPU BlueField-3 в вычислительных/хранилищных стойках
- От 400G до 2×200G:Использование с двумя портами OSFP DR8 для разделения на две 200G-ссылки для двойных серверов
- Высокопроизводительные вычисления (HPC):Интерконнекция с низкой задержкой для кластеров обучения ИИ и распределенного хранения
- Интер-рек в центре обработки данных:Ссылки короткого радиуса действия (до 50 м) с интеграцией панели патчей
Совместимость
Передатчики:NVIDIA MMA4Z00-NS (двойной OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - все с интерфейсом MPO-12/APC.
Выключатели / адаптеры:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 и любой порт 400G/200G, который принимает OSFP/QSFP112 с MPO-12/APC.
Тип волокна:Мультимодный OM3 (≤30 м) или OM4 (≤50 м).
Выключатели / адаптеры:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 и любой порт 400G/200G, который принимает OSFP/QSFP112 с MPO-12/APC.
Тип волокна:Мультимодный OM3 (≤30 м) или OM4 (≤50 м).
Примечание:Не смешивается с UPC (синими) разъемами - только APC.
Технические спецификации
| Параметр | Стоимость |
|---|---|
| Тип продукции | Пассивный оптический разделительный кабель, MPO-12/APC до 2×MPO-12/APC |
| Количество волокон | 8 активных (4 TX + 4 RX) + 4 неактивных |
| Тип волокна | 50/125μm многомодный OM3 (≤30m) / OM4 (≤50m) |
| Полировка соединителя | Угол физического контакта (APC), 8° |
| Потеря вставки (на конец) | ≤ 0,35 дБ + 0,0004 × L (L в метрах) |
| Возвратные потери | ≥ 35 дБ |
| Операционная температура | от 0 до 70 °C |
| Температура хранения | -40 °C - 85 °C |
| Влажность (неконденсирующая) | 10% - 85% RH |
| Материал куртки | LSZH (Low Smoke Zero Halogen), Aqua, OFNR (Сниженное содержание галогена с нулевым уровнем дыма), |
| Минимальный радиус изгиба | 30 мм (в любом месте кабеля) |
| Диаметр кабеля | 30,0 ± 0,2 мм |
| Топология проводки | Тип B (кроссовер) |
| Регулирующие | CB, cTUVus, CE, FCC класс A, ICES, RCM, VCCI, лазер класса 1 (IEC 60825-1) |
| Длина (N010) | 10 метров (доступны индивидуальные длины) |
Руководство по выбору
| Номер заказа | Описание | Длина |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC к 2×MPO-12 APC | 3 м |
| MFP7E20-N005 | MMF, MPO-12 APC к 2×MPO-12 APC | 5 м |
| MFP7E20-N007 | MMF, MPO-12 APC к 2×MPO-12 APC | 7 м |
| MFP7E20-N010 | MMF, MPO-12 APC к 2×MPO-12 APC | 10 м |
| MFP7E20-N015 | MMF, MPO-12 APC к 2×MPO-12 APC | 15 м |
| MFP7E20-N020 | MMF, MPO-12 APC к 2×MPO-12 APC | 20 м |
| MFP7E20-N030 | MMF, MPO-12 APC к 2×MPO-12 APC | 30 м |
| MFP7E20-N050 | MMF, MPO-12 APC к 2×MPO-12 APC | 50 м |
Для длин, не перечисленных, пожалуйста, свяжитесь с нашей командой продаж для индивидуальных вариантов.
Ключевые преимущества
- Эффективное использование пространства:Пробивной дизайн уменьшает использование портов на переключателях высокой плотности
- Высокая целостность сигнала:Полировка APC и точное выравнивание феррулы с более низким уровнем ошибок бит в PAM4
- Прочный и надежный:Заводские испытания на IL/RL, тепловые циклы и прочность на растяжение
- Экологически чистые:Куртка LSZH отвечает строгим стандартам пожарной безопасности и экологии
- Готовы к будущему:Поддерживает 200G на полосу, масштабируемый до 800G с OSFP с двумя портами
Матрица совместимости
| Тип передатчика | Конфигурация порта | Коэффициент данных |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Двойной порт, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Один порт, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Один порт, MPO-12 APC | 400G |
| OSFP/QSFP112 третьей стороны | Интерфейс MPO-12 APC | 200G/400G (проверить IL) |
Основные факты
Номер части:MFP7E20-N010
Тип соединителя:MPO-12/APC (женщина)
Коэффициент прорыва:1 → 2 (двойной 200G/400G)
Максимальная дальность:50 м (OM4), 30 м (OM3)
Ядро волокна:50/125μm мультимодный
Протоколы:Ethernet, InfiniBand, NVLink
Контрольный список покупателя
- Подтвердите, что порт вашего передатчика MPO-12/APC (не UPC)
- Проверка требуемой длины кабеля (N010 = 10 м)
- Убедитесь, что ваш завод волокна является OM3 или OM4 мультимода
- Проверьте, что ваш переключатель/адаптер поддерживает полярность типа B
- Проверьте бюджет потери вставки вашей ссылки (включая панели исправления)
Часто задаваемые вопросы
В: В чем разница между MFP7E20-N010 и стандартным кабелем MPO-12?
О: Это кабель с разделением 1 на 2 с кроссовером типа B, специально разработанный для разделения двухпортового приемника OSFP 800G на две ссылки 200G/400G. Стандартные кабели MPO обычно проходят прямо.
Вопрос: Могу ли я использовать этот кабель с передатчиками 100G или 40G?
Ответ: Нет, он оптимизирован для сигнализации 200G/400G PAM4. Он может не удовлетворять требованиям по потере вставки для устаревшей оптики NRZ.
Вопрос: Каково максимальное поддерживаемое расстояние?
Ответ: 50 метров через волокно OM4 (с двумя соединениями панелей).
Вопрос: Совместим ли кабель с QSFP-DD или SFP-DD?
О: Он имеет интерфейс с передатчиками MPO-12/APC; QSFP-DD и SFP-DD обычно используют разные разъемы (например, MPO-16 или LC).
Осторожности при обращении
- Сохраняйте пылевые крышки на соединителях до момента установки, чтобы предотвратить загрязнение
- Всегда очищайте кабельное отверстие и емкость передатчика одобренным оптическим очистителем перед спариванием.
- Не сгибайте кабель крепче, чем минимальный радиус 30 мм
- Избегайте воздействия жидкостей или растворителей; куртка LSZH не устойчива к химическим веществам
- Принимать стандартные меры предосторожности ESD при обращении (хотя кабель является пассивным, он соединяется с чувствительными к ESD приемопередатчиками)
Обслуживание и поддержка
Как авторизованный партнер NVIDIA Mellanox, Гонконгская Starsurge Group предлагает:
- Технические предпродажные консультации по архитектуре развертывания
- Глобальное судоходство с отслеживанием и таможенной поддержкой
- Стандартная годовая гарантия на производственные дефекты
- Консультации по прошивке/совместимости для платформ NVIDIA Spectrum и Quantum
- Многоязычная поддержка (английский, китайский, кантонский) по электронной почте или телефону
