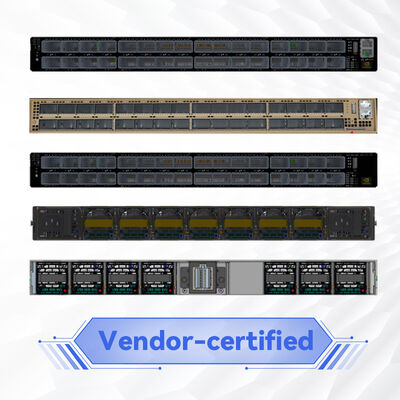

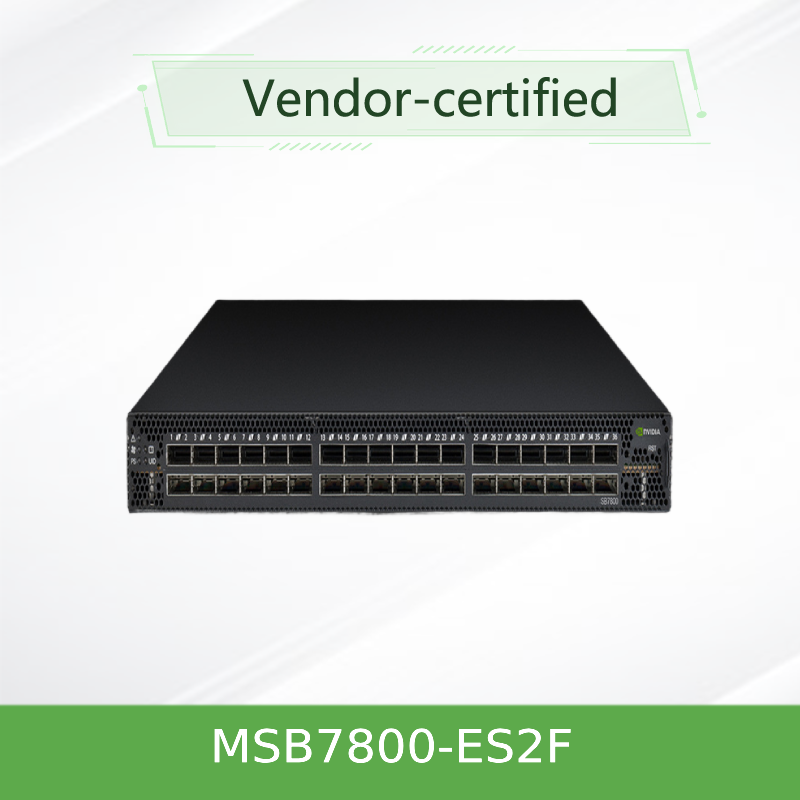

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch 36 портов QSFP28, 7,2 Тб/с, управляемая MLNX-OS
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MSB7800-ES2F |
| Документ: | MSB7800-ES2F.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Приложение: | Сервер | Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ |
|---|---|---|---|
| Коммутационная способность: | 2,6 Tbps | Подключение к восходящей линии связи: | 200 Gbps |
| Имя: | Переключатели локальных сетей MSB7800-ES2F 36 гаван Mellanox | Ключевое слово: | переключатели локальных сетей mellanox |
| Выделить: | NVIDIA InfiniBand Smart Switch 36 портов QSFP28,Управляемый 100 Гбит/с InfiniBand Switch MLNX-OS,7.2Тб/с сетевой коммутатор с 36 портами |
||
Характер продукции
Интеллектуальный коммутатор InfiniBand NVIDIA MSB7800-ES2F со скоростью 100 Гбит/с
Высокопроизводительный коммутатор InfiniBand со статической конфигурацией и скоростью 100 Гбит/с, оснащенный 36 портами QSFP28, с неблокирующей двунаправленной пропускной способностью 7,2 Тбит/с и сверхнизкой задержкой на порту. Специально разработан для подключения на уровне верхнего уровня стойки (top-of-rack) в высокопроизводительных вычислениях (HPC), кластерах для обучения ИИ и корпоративных центрах обработки данных.
Основные характеристики
- Порты: 36 x QSFP28 (100 Гбит/с)
- Пропускная способность: 7,2 Тбит/с без блокировки
- Задержка: ~90 нс от порта к порту
- Потребляемая мощность (типичная): 122 Вт (взвешенное значение ATIS)
- Воздушный поток: P2C (от порта к ядру) / спереди назад
- Управление: MLNX-OS (встроенная) + готовность к UFM
Обзор продукта
NVIDIA MSB7800-ES2F — это коммутатор InfiniBand со статической конфигурацией и скоростью 100 Гбит/с из серии SB7800, разработанный для сред, где важна каждая доля пропускной способности и сверхнизкая задержка. Он оснащен 36 портами со скоростью 100 Гбит/с в компактном корпусе высотой 1U, обеспечивая общую двунаправленную пропускную способность 7,2 Тбит/с.
Эта модель имеет воздушный поток P2C (от порта к ядру) — идеально подходит для конструкций охлаждения центров обработки данных с холодным коридором и воздушным потоком спереди назад. Встроенный двухъядерный процессор Intel Celeron x86 с 4 ГБ ОЗУ DDR3 и 16 ГБ SSD работает под управлением MLNX-OS, обеспечивая комплексное управление шасси, интерфейсы командной строки/веб-интерфейс и автоматизацию.
Ключевые особенности
- 36 портов QSFP28 со скоростью 100 Гбит/с - Полная двунаправленная неблокирующая пропускная способность с поддержкой EDR InfiniBand
- Общая пропускная способность 7,2 Тбит/с - Высокоплотная коммутационная способность в форм-факторе 1U
- Вычисления в сети с SHARP™ - Снимает нагрузку с коллективных операций с ЦП на сетевую фабрику коммутатора
- Полностью управляемый с помощью MLNX-OS - Встроенный двухъядерный процессор x86, поддержка интерфейсов командной строки, веб-интерфейса, SNMP и API JSON
- Резервные и горячезаменяемые компоненты - Резервные блоки питания 1+1 и горячезаменяемые вентиляторные модули
- Энергоэффективная конструкция - Потребляемая мощность по взвешенному значению ATIS до 122 Вт
- Воздушный поток P2C (MSB7800-ES2F) - Охлаждение спереди назад, совместимое со стандартными компоновками центров обработки данных
- Готовность к NVIDIA UFM® - Интеграция с Unified Fabric Manager для расширенной телеметрии и автоматизации

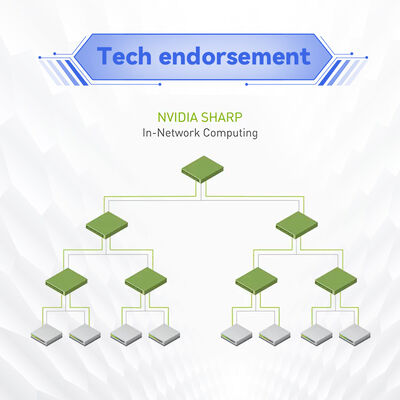

Технология: ускорение в сети с помощью SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)™ повышает производительность операций MPI, снимая нагрузку с коллективных коммуникационных операций с ЦП на сеть коммутатора. Это значительно сокращает время выполнения операций MPI и уменьшает общий объем данных, передаваемых по сети.
Для рабочих нагрузок ИИ и глубокого обучения SHARP ускоряет коллективные операции NCCL, обеспечивая повышение производительности до 2,5 раз. Серия MSB7800 включает аппаратную поддержку SHARP, что делает ее ключевым фактором для крупномасштабных распределенных вычислений и научных вычислений.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | MSB7800-ES2F |
| Порты и скорость | 36 x QSFP28; 100 Гбит/с на порт (EDR InfiniBand) |
| Общая пропускная способность | 7,2 Тбит/с без блокировки, двунаправленная |
| Задержка коммутатора | ~90 нс от порта к порту |
| Процессор / Система | Intel Celeron 1047UE двухъядерный, 4 ГБ ОЗУ DDR3, 16 ГБ SSD |
| Операционная система | MLNX-OS (внутреннее управление) |
| Блок питания | Резервные 1+1, горячезаменяемые; 80 Plus Gold, сертифицированы ENERGY STAR |
| Охлаждение / воздушный поток | Горячезаменяемые вентиляторы; P2C (от порта к ядру) — спереди назад |
| Размеры | 1,7 дюйма x 16,85 дюйма x 27 дюймов; монтаж в стойку 1U |
| Вес | 11,978 кг (прибл. 26,4 фунта) |
| Рабочая температура | 0°C до 45°C |
Руководство по выбору серии SB7800
| Заказываемый номер | Описание | Воздушный поток | Тип |
|---|---|---|---|
| MSB7800-ES2F | Коммутатор InfiniBand 100 Гбит/с 1U, 36 QSFP28, два блока питания переменного тока, воздушный поток P2C | P2C | Управляемый коммутатор |
| MSB7800-ES2R | То же, что и выше, с воздушным потоком C2P | C2P | Управляемый коммутатор |
| MSB7880-ES2F | Маршрутизатор InfiniBand 100 Гбит/с 1U, 36 QSFP28, два блока питания переменного тока, воздушный поток P2C | P2C | Маршрутизатор |
| MSB7880-ES2R | Маршрутизатор InfiniBand 100 Гбит/с 1U, 36 QSFP28, два блока питания переменного тока, воздушный поток C2P | C2P | Маршрутизатор |
Примечание: MSB7800-ES2F (воздушный поток P2C) рекомендуется для конструкций с охлаждением спереди назад. Для охлаждения сзади вперед выберите MSB7800-ES2R. Варианты маршрутизаторов (MSB7880) добавляют функциональность шлюза для многосетевых фабрик.
Типичные сценарии развертывания
- Высокопроизводительные вычисления (HPC) - Коммутатор уровня доступа в топологиях fat-tree для научных симуляций и исследований
- Кластеры ИИ и машинного обучения - Низколатентное межсоединение для распределенного обучения с использованием графических процессоров NVIDIA
- Корпоративные центры обработки данных - Подключение на уровне верхнего уровня стойки для виртуализированных сред и аналитики больших данных
- Масштабируемые системы хранения данных - Подключение высокопроизводительных узлов хранения к вычислительным кластерам
Совместимость
- Архитектура InfiniBand: Соответствует спецификациям IBTA 1.21 и 1.3
- Обратная совместимость: Поддерживает скорости каналов 100G EDR, 56G FDR и 40G QDR

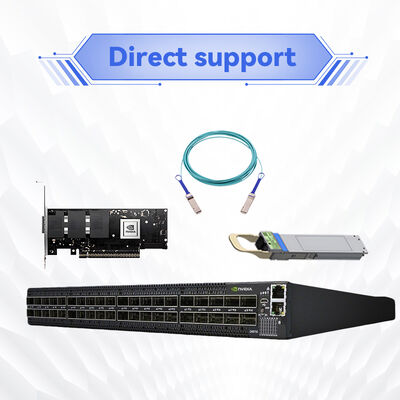

- Сетевые адаптеры: Полностью совместим с адаптерами серии NVIDIA ConnectX®
- Кабели: Пассивные медные DAC QSFP28, активные оптические кабели и оптические трансиверы
- Программный стек: Работает с HPC-X, MLNX_OFED, OpenMPI и NVIDIA NCCL
Часто задаваемые вопросы
В чем разница между MSB7800 и MSB7880?
MSB7800 — это стандартный коммутатор InfiniBand для фабрик уровня доступа/ядра. MSB7880 — это маршрутизатор InfiniBand, который обеспечивает функциональность шлюза, позволяя соединять независимые подсети с изоляцией и возможностями многопользовательской работы.
Поддерживает ли он технологию SHARP™?
Да. Серия MSB7800 полностью поддерживает вычисления в сети NVIDIA SHARP для ускорения коллективных операций по всей фабрике.
Какие варианты управления доступны?
MLNX-OS предоставляет интерфейсы командной строки, веб-интерфейс, SNMP и API JSON. Для более крупных развертываний коммутатор может управляться с помощью NVIDIA UFM для расширенной телеметрии, предиктивной аналитики и автоматизации.
Меры предосторожности и примечания по заказу
- Направление воздушного потока имеет решающее значение: MSB7800-ES2F использует воздушный поток P2C (от порта к ядру) — проверьте конструкцию охлаждения стойки

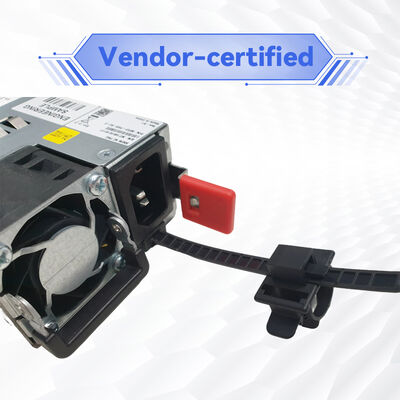

- Вход питания: Резервные блоки питания переменного тока с разъемами C13/C14 (100-240 В переменного тока)
- Глубина стойки: Стандартная глубина 27 дюймов — проверьте совместимость стойки
- Кабели и трансиверы продаются отдельно - спланируйте кабели QSFP28 в зависимости от требований к расстоянию
Чек-лист покупателя
- Подтвердите направление воздушного потока: MSB7800-ES2F использует P2C — проверьте совместимость охлаждения стойки
- Проверьте тип кабеля: QSFP28 DAC или оптические трансиверы в зависимости от расстояния
- Проверьте вход питания: резервные блоки питания переменного тока с разъемами C13/C14 (100-240 В переменного тока)
- Убедитесь, что глубина стойки поддерживает 27 дюймов — стандартная глубина
- Спланируйте управление: MLNX-OS обеспечивает встроенное управление; UFM опционально для более крупных фабрик
- Проверьте поддержку SHARP™ в вашем стеке приложений
- Подтвердите гарантию и варианты поддержки
