NVIDIA MCX653105A-HDAT ConnectX-6 200 Гбит/с Карта адаптера VPI
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCX653105A-HDAT |
| Документ: | connectx-6-infiniband.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Статус продуктов: | Запас | Приложение: | Сервер |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | тип: | Проводной |
| Максимальная скорость: | До 200 ГБ/с | Разъем Ethernet: | КСФП56 |
| Модель: | MCX653105A-HDAT | ||
| Выделить: | Сетевой адаптер NVIDIA ConnectX-6,Карта адаптера VPI 200 Гбит/с,Сетевая карта MCX653105A-HDAT |
||
Характер продукции

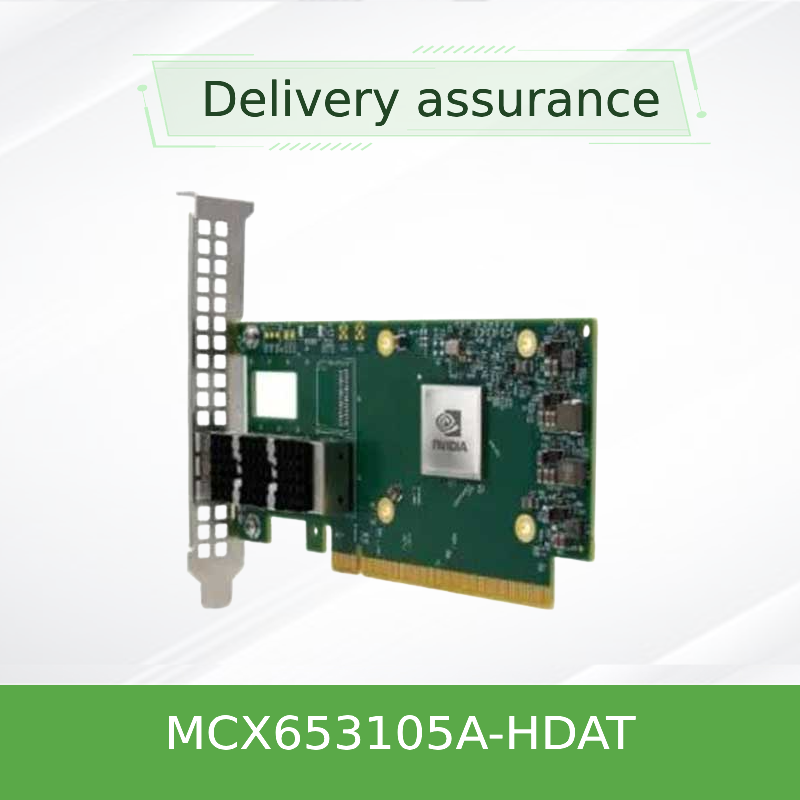

NVIDIA MCX653105A-HDAT ConnectX-6 200 Гбит/с Карта адаптера VPI
NVIDIA ConnectX-6 VPI 200 Гбит/с HDR VPI двойной протокол
MCX653105A-HDAT
Карта адаптера ConnectX-6 VPI. 200 Гбит/с HDR InfiniBand и 200 Гбит/с
Однопортовый QSFP56, PCIe 4.0 x16. Очищение аппаратного обеспечения для RDMA, NVMe-oF и вычислений в сети.
Обзор продукции
ВNVIDIA Mellanox MCX653105A-HDATявляется высокопроизводительной картой адаптера ConnectX-6 VPI (Virtual Protocol Interconnect), обеспечивающей до200 Гбит/сПропускная способность для сетей InfiniBand HDR и 200 Gigabit Ethernet.и NVMe-oF хранилище √ эта однопортная карта QSFP56 сочетает в себе сверхнизкую задержку (< 600ns) с потрясающим 215 миллионов сообщений в секунду.
Используя интерфейс хоста PCIe Gen 4.0 x16, MCX653105A-HDAT отгружает критические коммуникационные задачи от процессора, включая RDMA, шифрование и виртуализацию сети,обеспечение передовой пропускной способности и эффективности для современных вычислительных и хранилищных платформ.
Ключевые особенности
- ✓ Скорость 200 Гбит/с- Один порт QSFP56 с поддержкой HDR InfiniBand и 200GbE
- ✓ Интерфейс хоста PCIe 4.0 x16- Совместима с PCIe 3.0
- ✓ Шифрование аппаратного обеспечения- XTS-AES на уровне блоков 256/512 бит, поддерживающий FIPS
- ✓ RDMA и GPUDirect- Ускорение связи PeerDirectTM для серверов GPU
- ✓ Выгрузка NVMe-oF- Целевая и инициаторская разгрузки для высокопроизводительного хранения
- ✓ Виртуализация- SR-IOV поддерживает до 1000 виртуальных функций
- ✓ Поддержка многоскоростной- совместима с HDR100, EDR, FDR, 100/50/40/25/10GbE
Технологические особенности
- ConnectX-6 VPI ASIC- Первый в отрасли адаптер 200 Гбит/с с сетевыми вычислениями
- Задержка до 600 нс- Ультранизкая задержка для чувствительных к задержке приложений HPC
- Совпадение тегов и выгрузка встречи- Улучшает производительность MPI
- Адаптивный маршрут на надежном транспорте- Избегание пробок
- Гибкий трубопровод- Программируемый путь передачи данных для новых потоков в сети
- ODP (по запросу)- Эффективное управление памятью для больших наборов данных
Матрица совместимости
| Категория | Совместимые продукты / окружающая среда |
|---|---|
| Коммутаторы InfiniBand | NVIDIA Quantum-2 (Q3400, Q3200), серия Quantum HDR |
| Ethernet-свичи | NVIDIA Spectrum-3, Spectrum-4 (200GbE/400GbE порты) |
| Кабели / передатчики | QSFP56 DAC, AOC, SR4, DR4 модули (200 Гбит/с) |
| Операционные системы | RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESX |
| Серверы | HPE ProLiant Gen10/Gen10 Plus, Dell PowerEdge, Супермикро |
| Системы графического процессора | NVIDIA DGX-1, DGX-2, DGX H100 (по соответствующим кабелям) |
Технические спецификации
| Параметр | Спецификация MCX653105A-HDAT |
|---|---|
| Номер модели | MCX653105A-HDAT (розничная торговля), MCX653105A-HDAT-SP (однопаковая упаковка) |
| Тип продукции | Карта адаптера ConnectX-6 VPI |
| Конфигурация порта | QSFP56 с одним портом |
| Коэффициент данных | 200 Гбит/с (InfiniBand HDR) / 200 Гбит/е |
| Интерфейс хоста | PCIe 4.0 x16 (совместим с PCIe 3).0, 2.0, 1.1) |
| Скорость передачи сообщений | До 215 миллионов сообщений в секунду |
| Задержка | < 600 наносекунд |
| Шифрование | XTS-AES 256/512-битный блок-уровневый, FIPS 140-2 |
| Форма фактора | PCIe низкопрофильная стойка (установленная высокая стойка, включая короткую стойку) |
| Размеры (PCB) | 167.65 мм х 68.90 мм |
| Потребление энергии | Примерно 12 Вт типично |
| Операционная температура | от 0°C до 55°C |
| Соответствие стандартам | RoHS, ODCC, IEEE 802.3, IBTA 1.3 |
| Удалённое загрузка | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Поддерживаемые скорости (InfiniBand) | HDR (200 Гбит/с), HDR100 (100 Гбит/с), EDR, FDR, QDR, DDR, SDR |
Спецификации из листов данных NVIDIA ConnectX-6 VPI. Проверьте с вашим представителем NVIDIA перед заказом.
Контрольный список покупателя
- ✓PCIe слот: требует физического слота x16 (поддерживается электрический x16/x8/x4/x1)
- ✓Тип кронштейна: высокий кронштейн предварительно установлен; короткий кронштейн включен
- ✓Поддержка ОС: подтверждение наличия драйверов (Linux OFED, WinOF-2)
- ✓Тип кабеля: Использование пассивного DAC или AOC с QSFP56 (без модулей с крыльями)
- ✓Случай использования: Модель с одним портом Обеспечьте, чтобы один порт отвечал вашим потребностям в пропускной способности
Информация о заказе
| Номер части | Описание |
|---|---|
| MCX653105A-HDAT | ConnectX-6 VPI, однопортовый QSFP56, 200Gb/s HDR/200GbE, PCIe 4.0 x16, высокая кронштейн |
| MCX653105A-HDAT-SP | Продажная версия в одной упаковке |
| MCX653106A-HDAT | вариант с двумя портами для сравнения (2x QSFP56) |
Сопутствующие продукты
MCX653106A-HDAT (двойной порт) QSFP56 200Gb/s DAC кабели NVIDIA Квантовые HDR InfiniBand Switches ConnectX-7 NDR 400Gb/s адаптеры
Часто задаваемые вопросы
В: В чем разница между MCX653105A-HDAT и MCX653106A-HDAT?
Ответ: MCX653105A-HDAT - этооднопортовыйадаптер (1x QSFP56), в то время как MCX653106A-HDATдвойной портУстройство поддерживает PCIe 4.0 x16 и скорости 200 Гбит/с. Выберите однопорт для затратно-чувствительных краевых узлов или двухпорт для высокой доступности и агрегации ссылок.
Вопрос: Совместима ли эта карта со слотами PCIe 3.0?
A: Да. MCX653105A-HDAT поддерживает как PCIe Gen 3.0 и Gen 4.0При установке в слот PCIe 3.0 он будет работать на скорости Gen 3.0 (16 GT/s)
Вопрос: Могу ли я использовать этот адаптер со стандартными QSFP28-передатчиками?
A: Да. Карта использует QSFP56 разъемы, которые являются обратной совместимы с QSFP28 модулей. Однако для скорости 200 Гбит/с, вам понадобятся QSFP56 кабели или приемопередатчики
Вопрос: Поддерживает ли это GPUDirect RDMA?
ConnectX-6 поддерживает ускорение связи NVIDIA PeerDirectTM для прямой передачи данных от GPU к GPU, что значительно улучшает производительность обучения AI/ML.
Вопрос: Какие скобки включены в карточку?
A: Карта поставляется свысокая скобкаПредварительно установленный и включаетнизкопрофильная короткая скобкав поле для установки серверов 2U
Важные меры предосторожности при обращении
Следуйте стандартным процедурам обработки ESD во время установки. Обеспечьте адекватный воздушный поток в шасси сервера. Используйте только одобренные NVIDIA кабели и приемопередатчики для работы на 200 Гбит/с.Карта поддерживает как протоколы InfiniBand, так и Ethernet. Проверьте совместимость коммутатора перед развертыванием..
