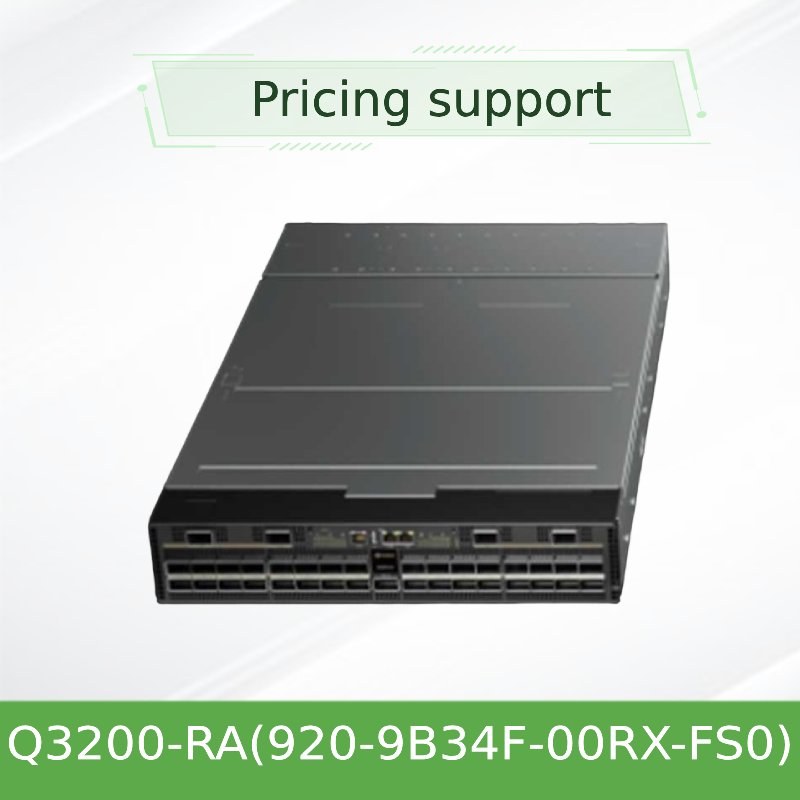

NVIDIA Q3200-RA 72-порт 400 Гбит/с NDR InfiniBand Switch Dual System
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Q3200-RA (920-9B34F-00RX-FS0) |
| Документ: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | Q3200-RA (920-9B34F-00RX-FS0) | скорость передачи: | 800г |
|---|---|---|---|
| Порты: | 36 | Функция: | LACP, Scackable, поддержка VLAN |
| Технология: | Infiniband | Максимальная скорость: | Xdr |
| Транспортный пакет: | Упаковка | Спецификация: | 43,6*433,2*590,6 мм |
| Торговая марка: | Mellanox | ||
| Выделить: | NVIDIA InfiniBand switch 400 Гбит/с,Mellanox NDR переключатель 72 порта,переключатель сети двойной системы Q3200-RA |
||
Характер продукции
NVIDIA Q3200-RA 72-портовый коммутатор InfiniBand 400 Гбит/с NDR с двойной системой
Q3200-RA — 72-портовый двухсистемный коммутатор InfiniBand с поддержкой NDR, 400 Гбит/с
Разработано для кластеров искусственного интеллекта и высокопроизводительных вычислений высокой плотности. Q3200-RA объединяет два независимых 36-портовых коммутатора Quantum-3 в компактном шасси высотой 2U с воздушным охлаждением.
Общая пропускная способность системы 28,8 Тбит/с
72 порта 400 Гбит/с(2 x 36 независимых переключателей)
Технология ASIC:2x NVIDIA Quantum-3 (NDR 400 Гбит/с)
Форм-фактор:Монтаж в стойку высотой 2U • Воздушное охлаждение • Воздушный поток C2P
Резервирование:6 блоков питания с возможностью горячей замены • 12 вентиляторов
Обзор продукта
NVIDIA Quantum-3 Q3200-RAпредставляет собой двухсистемную платформу коммутаторов InfiniBand, объединяющую два независимых 36-портовых коммутатора NDR в одном шасси высотой 2U. Используя ASIC NVIDIA Quantum-3, он обеспечивает скорость 400 Гбит/с на порт со сверхнизкой задержкой. Q3200-RA идеально подходит для создания экономичных коммутационных сетей Leaf Spine и позволяет организациям масштабировать инфраструктуры искусственного интеллекта без ущерба для плотности портов или производительности. Каждая из двух коммутационных плоскостей работает независимо, обеспечивая физическое резервирование в компактном форм-факторе.
Ключевые особенности
- Двухсистемная архитектура:Два независимых 36-портовых коммутатора NDR 400 Гбит/с в одном шасси высотой 2U.
- Высокая пропускная способность:Совокупная коммутационная способность системы 28,8 Тбит/с
- Внутрисетевые вычисления:Полная поддержка NVIDIA SHARPv3 (протокол масштабируемого иерархического агрегирования и сокращения)
- Расширенное управление тканью:Выделенный порт управления фабрикой (FNM) для телеметрии NVIDIA UFM и оркестрации на основе искусственного интеллекта
- Надежность:Резервированные 6 блоков питания с возможностью горячей замены и 12 блоков вентиляторов с воздушным потоком типа Connector-to-Power (C2P)
Технологии и производительность
Каждый из двух модулей коммутатора внутри Q3200-RA построен наASIC коммутатора NVIDIA Quantum-3, используя SerDes 50 Гбит/с с низкой задержкой (4 линии на порт). Коммутатор оснащен адаптивной маршрутизацией, позволяющей избежать горячих точек, алгоритмами контроля перегрузки и изоляцией производительности для многопользовательских облаков с искусственным интеллектом. Он поддерживает связь, инициируемую графическим процессором, и NVIDIA GPUDirect RDMA для ускорения вычислительных задач.
Оптимизированные топологии:Толстое дерево (лист-позвоночник), Тонкая муха, Стрекоза+
Матрица совместимости
| Тип компонента | Рекомендуемые модели |
|---|---|
| Карты-адаптеры | NVIDIA ConnectX-7 (NDR 400 Гбит/с), ConnectX-6 (HDR 200 Гбит/с) |
| Кабели (пассивные) | ЦАП OSFP-OSFP, разветвитель OSFP-2x OSFP |
| Кабели (активные) | Активные оптические кабели OSFP (AOC), коммутационные кабели MPO |
| Программное обеспечение для управления | Платформа NVIDIA UFM, телеметрия UFM AI |
Технические характеристики
| Параметр | Спецификация Q3200-RA |
|---|---|
| Номер модели | Q3200-RA (Артикул NVIDIA: 920-9B38F-00RX-6S0) |
| Плотность портов | 72 порта NDR 400 Гбит/с (2 независимые системы коммутаторов x 36 ячеек OSFP) |
| Форм-фактор | 2U для установки в стойку |
| Совокупная пропускная способность системы | 28,8 Тб/с |
| Порты управления | FNM (OSFP), 2x MGT (RJ45), консоль (RJ45), USB 2.0 |
| Источники питания | 6 вариантов с возможностью горячей замены, 1500 Вт переменного тока (200–240 В) или 48 В постоянного тока |
| Охлаждение | 12 вентиляторных блоков с возможностью горячей замены, разъем для питания (C2P) Воздушный поток (спереди назад) |
| Размеры (ВxШxГ) | 3,4 x 17,2 x 30,5 дюйма (86,4 x 437 x 775 мм) |
| Масса | Прибл. 32 кг (полная загрузка с 6 блоками питания) |
| Рабочая температура | От 0°C до 40°C (в зависимости от использования оптического модуля) |
Технические характеристики подлежат проверке. Пожалуйста, подтвердите точную конфигурацию у своего торгового представителя.
Контрольный список покупателя
- Требуется комплект направляющих?Да (стандартные направляющие высотой 2U)
- Направление воздушного потока:C2P (разъем питания). Убедитесь, что холодный коридор находится на левом борту.
- Минимальная версия ОС:MLNX-OS 3.10.x или новее
Сервис и поддержка
- Стандартная гарантия на оборудование сроком на 1 год (с возможностью продления до 3 или 5 лет)
- Доступ к обновлению прошивки NVIDIA
- Круглосуточная техническая поддержка по электронной почте и телефону
- Предварительная замена DOA в течение 30 дней
- Бесплатная консультация по развертыванию (при оптовых заказах)
Введение компании
Являясь сертифицированным сетевым партнером NVIDIA, мы специализируемся на глобальном распространении решений коммутации InfiniBand и Ethernet. Мы уделяем особое внимание центрам обработки данных искусственного интеллекта, высокопроизводительных вычислений и облачных вычислений, предоставляя аутентичное оборудование с логистической поддержкой, предпродажным инжинирингом и послепродажным обслуживанием, адаптированным к требованиям предприятия.
Сопутствующие товары
- NVIDIA Q3400-RA (4U, 144 порта XDR, 800 Гбит/с)
- Карты адаптера NVIDIA ConnectX-7 NDR
- Серия NVIDIA Quantum-2 MQM9700
- Пассивные кабели ЦАП и AOC OSFP 400 Гбит/с
Связанные руководства
- Разработка экономичных тканей Leaf-Spine с помощью Q3200-RA
- NVIDIA UFM для управления кластерами ИИ
- Понимание C2P и P2C воздушного потока в центрах обработки данных
Часто задаваемые вопросы
Вопрос: Q3200-RA — это два отдельных коммутатора или один логический коммутатор?
О: Он содержит два физически независимых 36-портовых коммутатора 400 Гбит/с. Они используют одно и то же шасси и источники питания, но работают как отдельные плоскости матрицы.
Вопрос: Могу ли я использовать Q3200-RA в качестве позвоночника?
А: Да. Он отлично подходит для выполнения функций позвоночника в небольших группах или для разделения больших тканей. Для очень больших слоев позвоночника рекомендуется Q3400-RA (144 порта).
Вопрос: Каково типичное энергопотребление?
A: Примерно 1,5 кВт с пассивными медными кабелями и до 4 кВт с активными оптическими модулями. Точные значения зависят от конфигурации блока питания.
Вопрос: Поддерживает ли Q3200-RA обновление программного обеспечения во время эксплуатации?
О: Да, поддерживается резервными модулями управления. Пожалуйста, проверьте набор функций конкретной версии MLNX-OS.
Важное уведомление
Этот продукт предназначен только для развертывания в профессиональных центрах обработки данных. Используйте с одобренными NVIDIA комплектами направляющих и шнурами питания. Направление воздушного потока (C2P) должно соответствовать конфигурации горячего/холодного коридора вашей стойки. Технические характеристики, условия гарантии и поддержка программного обеспечения могут различаться в зависимости от региона. Перед заказом проконсультируйтесь с вашим торговым представителем для получения точной информации.
