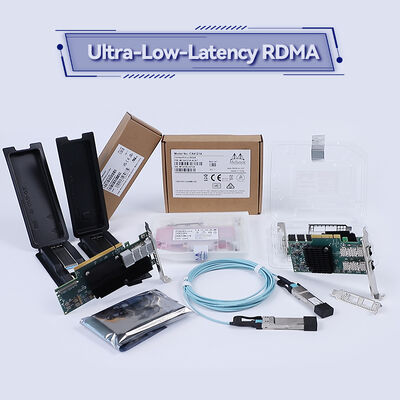

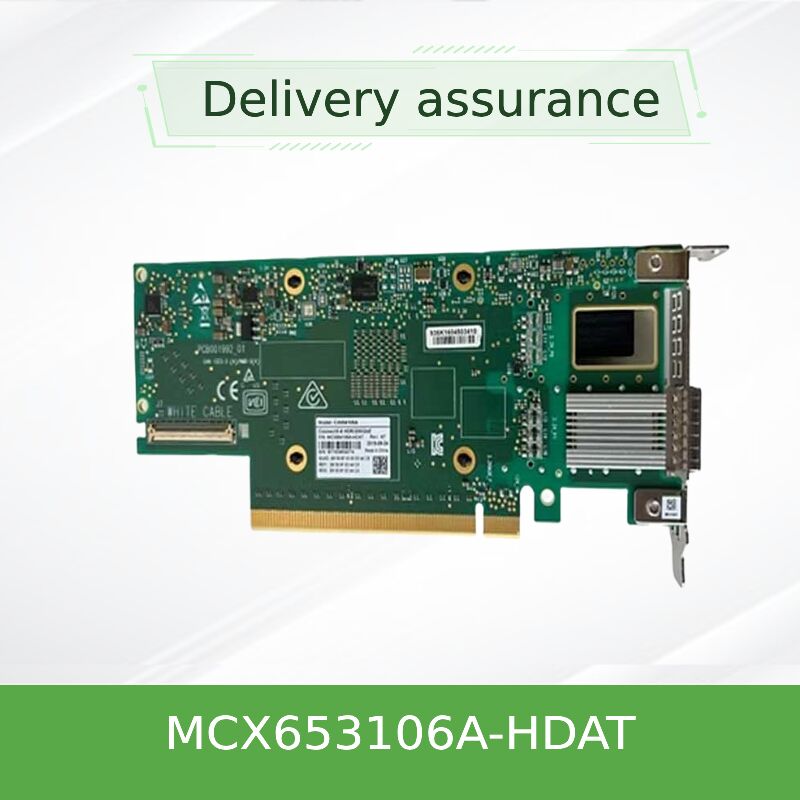

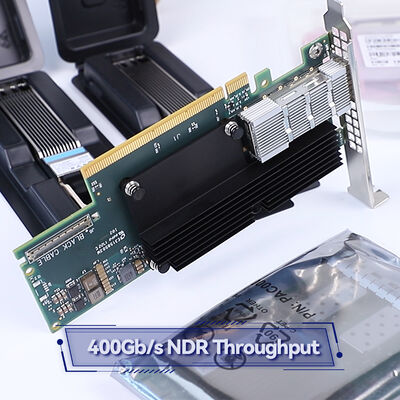

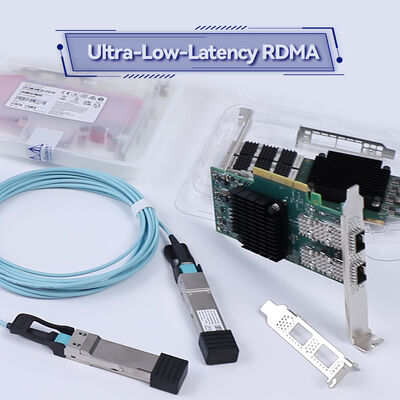

Сетевой адаптер NVIDIA ConnectX-6 MCX653106A-HDAT 200 Гбит/с с двумя портами InfiniBand
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCX653106A-HDAT |
| Документ: | connectx-6-infiniband.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Статус продуктов: | Запас | Приложение: | Сервер |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Тип: | Проводной |
| Максимальная скорость: | До 200 ГБ/с | Разъем Ethernet: | КСФП56 |
| Модель: | MCX653106A-HDAT | ||
Характер продукции
MCX653106A-HDAT – двухпортовый 200 Гбит/с
Разработанный для требовательных инфраструктур HPC, ИИ и гипермасштабируемых облачных сред, интеллектуальный адаптер NVIDIA® ConnectX®-6 MCX653106A-HDAT обеспечивает пропускную способность до200 Гбит/сна порт с ускорением In-Network Computing. Снимая нагрузку с ЦП, он значительно повышает эффективность, масштабируемость и безопасность — от обучения глубоких нейронных сетей до анализа данных в реальном времени.
Являясь основным компонентом платформы NVIDIA Quantum InfiniBand, ConnectX-6 обеспечивает сквозную поддержку RDMA, аппаратную надежную передачу и расширенное управление перегрузками. МодельMCX653106A-HDATоснащенадвумя портами QSFP56, поддерживающими как InfiniBand, так и Ethernet (до 200 Гбит/с). Она интегрирует шифрование XTS-AES на уровне блоков, разгрузку NVMe over Fabrics (NVMe-oF) и ускорение GPUDirect RDMA, что делает ее идеальным выбором для кластеров с ускорением GPU, программно-определяемых хранилищ и виртуализированных сетей.
NVIDIA ConnectX-6 расширяет Remote Direct Memory Access (RDMA) за пределы обычных ограничений. Реализуя аппаратную разгрузку для сопоставления тегов MPI, поддержку RDMA вне порядка с адаптивной маршрутизацией и Dynamically Connected Transport (DCT), он обеспечивает эффективное масштабирование на тысячи узлов. ВозможностьIn-Network Memoryадаптера обеспечивает регистрацию доступа к памяти RDMA без регистрации, снижая накладные расходы на программное обеспечение. В сочетании с PCIe Gen 4.0 данные перемещаются напрямую между памятью и сетью, освобождая циклы ЦП для логики приложений.
Благодаря поддержкеRoCE (RDMA over Converged Ethernet)и разгрузки туннелирования сетевых оверлеев, ConnectX-6 обеспечивает унифицированную интеллектуальную сеть как для сред InfiniBand, так и для Ethernet.
- Высокопроизводительные вычисления (HPC): Масштабные симуляции, моделирование погоды и исследовательские кластеры, требующие низкой задержки и высокой частоты сообщений.
- ИИ и машинное обучение: Ускорение распределенного обучения глубоких нейронных сетей с помощью GPUDirect RDMA и высокоскоростных каналов 200 Гбит/с.
- Массивы хранилищ NVMe-oF: Создание высокопроизводительных целевых устройств NVMe/TCP или NVMe/RDMA с аппаратной разгрузкой, снижающей нагрузку на ЦП.
- Гипермасштабируемые облака и NFV: Эффективное связывание сервисов, разгрузка OVS (ASAP²), SR-IOV для до 1000 виртуальных функций на адаптер.
- Аналитика больших данных: Ускорение вычислений в сети для потоковых движков и распределенных баз данных.
ConnectX-6 MCX653106A-HDAT совместим с широким спектром серверов, коммутаторов и операционных систем. Он поддерживаеткоммутаторы InfiniBand до 200 Гбит/с (HDR)икоммутаторы Ethernet до 200 Гбит/сс автосогласованием. Адаптер работает на платформах на базе x86, Power, Arm, GPU и FPGA.
| Категория | Поддерживаемые параметры / стандарты |
|---|---|
| Операционные системы | RHEL, SLES, Ubuntu, другие основные дистрибутивы Linux, Windows Server, FreeBSD, VMware vSphere |
| Спецификация InfiniBand | Соответствует IBTA 1.3, 200/100/50/25/10 Гбит/с, 8 виртуальных каналов + VL15 |
| Стандарты Ethernet | 200/100/50/40/25/10/1 Гбит/с Ethernet, IEEE 802.3bj, 802.3by, PFC, ETS, DCB, 1588v2 |
| Разгрузка ЦП и виртуализация | SR-IOV (1000 VFs), NPAR, DPDK, разгрузка OVS ASAP², туннелирование (VXLAN, NVGRE, Geneve) |
| Управление и загрузка | NC-SI, MCTP через SMBus/PCIe, PLDM (DSP0248/DSP0267), UEFI, PXE, удаленная загрузка iSCSI |
| Параметр | Детали |
|---|---|
| Модель продукта | MCX653106A-HDAT |
| Форм-фактор | PCIe Stand-up, в комплекте низкопрофильная планка, установлена высокая планка, аксессуар короткой планки |
| Сетевые порты | 2x QSFP56 (двухпортовый) |
| Поддерживаемые скорости | InfiniBand: 200/100/50/25/10 Гбит/с; Ethernet: 200/100/50/40/25/10/1 Гбит/с |
| Интерфейс хоста | PCIe Gen 3.0/4.0 x16 (также поддерживает x8, x4, x2, x1) |
| Максимальная пропускная способность | 200 Гбит/с на порт |
| Частота сообщений | До 215 миллионов сообщений в секунду |
| Задержка | Чрезвычайно низкая (RDMA менее микросекунды) |
| Аппаратное шифрование | Шифрование XTS-AES 256/512 бит на уровне блоков, с поддержкой FIPS |
| Разгрузка хранилища | Целевое устройство/инициатор NVMe-oF, T10-DIF, SRP, iSER, NFS RDMA, SMB Direct |
| Виртуализация | SR-IOV (до 1000 VFs), VMware NetQueue, QoS на VM |
| Удаленная загрузка | InfiniBand, Ethernet, iSCSI, UEFI, PXE |
| Размеры (без планки) | 167,65 мм x 68,90 мм |
| RoHS и соответствие требованиям | Соответствует RoHS, совместим с ODCC |
| Номер для заказа (OPN) | Порты / Скорость | Интерфейс хоста | Ключевые особенности |
|---|---|---|---|
| MCX653106A-HDAT | 2x QSFP56, до 200 Гбит/с | PCIe 3.0/4.0 x16 | Двухпортовый, криптография, стандартная планка |
| MCX653105A-HDAT | 1x QSFP56, 200 Гбит/с | PCIe 3.0/4.0 x16 | Однопортовый, поддержка криптографии |
| MCX653106A-ECAT | 2x QSFP56, 100 Гбит/с | PCIe 3.0/4.0 x16 | Вариант 100 Гбит/с, без криптографии |
| MCX653436A-HDAT (OCP 3.0) | 2x QSFP56, 200 Гбит/с | PCIe x16 | Малый форм-фактор OCP 3.0 |
| MCX654106A-HCAT | 2x QSFP56, Socket Direct | 2x PCIe 3.0 x16 | Выделенный доступ к каждому ЦП, Socket Direct |
Примечание: Для вариантов с водяным охлаждением для Intel Server System D50TNP, пожалуйста, свяжитесь со Starsurge для индивидуального заказа.
100% оригинальные адаптеры NVIDIA ConnectX-6, отслеживаемые по партиям.
Склады и партнерские центры, обслуживающие Америку, EMEA, Азиатско-Тихоокеанский регион.
Конфигурация прошивки, настройка RDMA, проверка NVMe-oF.
Долгосрочные отношения с партнерами NVIDIA, экономически эффективные.
Беспроблемная замена и доступна расширенная кросс-доставка.
Английский, китайский и поддержка индивидуальной интеграции.
Hong Kong Starsurge Group предоставляет комплексную поддержку: от проверки совместимости, настройки прошивки до руководства по развертыванию на месте. Мы предлагаем выделенных технических менеджеров по работе с клиентами для модернизации центров обработки данных и тестирования концепции (PoC). Все адаптеры поставляются в антистатической упаковке и с дополнительными установочными комплектами.
Круглосуточная система заявок на техническую поддержку
Часто задаваемые вопросы
Эта модель предлагает двухпортовую возможность 200 Гбит/с, полную разгрузку криптографии (XTS-AES) и поддерживает как InfiniBand, так и Ethernet на одном адаптере. Она оптимизирована для серверов высокой плотности, требующих максимальной пропускной способности.
Да, он полностью поддерживает NVIDIA GPUDirect RDMA (PeerDirect), обеспечивая прямую связь GPU-с сетью, устраняя ненужное копирование памяти и снижая задержку для обучения ИИ.
Абсолютно — она обратно совместима с PCIe Gen 3.0, Gen 2.0 и Gen 1.1, хотя максимальная пропускная способность может быть ограничена по сравнению с хостом Gen 4.0.
Пассивные медные кабели с защитой от электростатического разряда, активные оптические кабели и разъемы с питанием. Для InfiniBand поддерживаются разветвители, соответствующие стандарту HDR.
- Да, ConnectX-6 оснащен разгрузкой NVMe over Fabrics как для целевого устройства, так и для инициатора, что значительно снижает нагрузку на ЦП и повышает масштабируемость IOPS.
- Меры предосторожности и примечания к заказу
- Проверьте механическое пространство сервера: в комплекте стандартная высокая планка PCIe; низкопрофильная планка также предоставляется в качестве аксессуара.
- Для платформ с жидкостным охлаждением (Intel D50TNP) перед заказом убедитесь в наличии опции водяного охлаждения.
- Пожалуйста, подтвердите совместимость драйверов с вашей версией дистрибутива Linux — рекомендуется NVIDIA OFED.
Сертификация FIPS поддерживается аппаратно, но может потребовать специальной прошивки — уведомите отдел продаж, если соответствие FIPS является обязательным.О компании Hong Kong Starsurge GroupОснованная в 2008 году,
| Свяжитесь с командой Starsurge → | Ключевые факты – NVIDIA ConnectX-6 MCX653106A-HDAT |
|---|---|
| Факт | Значение |
| Максимальная пропускная способность | 200 Гбит/с на порт (суммарно 400 Гбит/с теоретически) |
| Встроенное ускорение | Сопоставление тегов, разгрузка встречи, коллективные разгрузки, буферный накопитель |
| Виртуальные функции | До 1024 VFs на адаптер |
| Стандарт шифрования | XTS-AES 256/512 бит, разгрузка с ЦП |
| Поддержка RDMA вне порядка | Матрица совместимости (предварительно протестированные платформы) | Сервер / Платформа |
|---|---|---|
| Архитектура ЦП | Протестированная ОС | Dell PowerEdge R750 |
| Intel Xeon Scalable (Gen 4) | Ubuntu 20.04, NVIDIA HPC SDK | HPE ProLiant DL380 Gen10 Plus |
| Intel Xeon | SLES 15 SP4, VMware ESXi 7.0 | Supermicro GPU SuperServer |
| AMD EPYC 7003 | Ubuntu 20.04, NVIDIA HPC SDK | Lenovo ThinkSystem SR650 |
| Intel Xeon | Windows Server 2022 | База NVIDIA DGX / HGX |
- Ubuntu с MLNX_OFED
- Чек-лист покупателя – Перед заказом ConnectX-6
- Тип слота PCIe: механический x16 (электрический x16/x8/x4 поддерживается)
- Требуемая скорость порта: 200 Гбит/с или ниже; тип кабеля (QSFP56 пассивный/активный)
- Доступность драйверов ОС: проверьте версию MLNX_OFED или WinOF-2
- Требование к шифрованию: режим FIPS или стандартный AES-XTS
