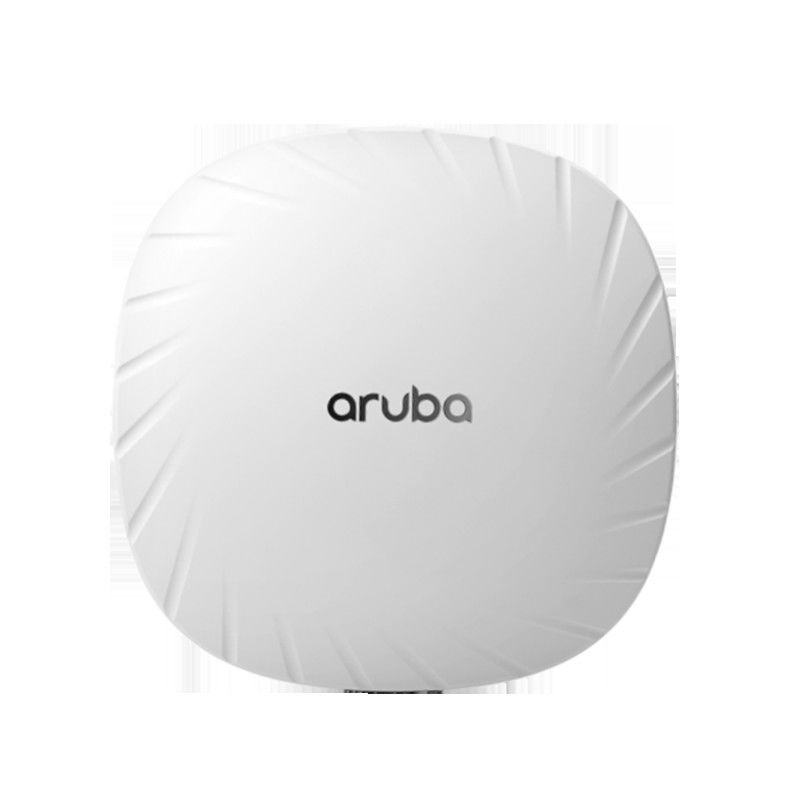

Аруба Wi-Fi 6 точек подхода обеспечивает высокопроизводительное
взаимодействие для любой организации испытывая расти
количества IoT и требований к подвижности. С совмещенное
пиковое datarate до 2.69Gbps, они поставляют скорость и
надежность нужная для любой окружающей среды предприятия.
Варианты оборудования
• AP-514: Модели внешней антенны

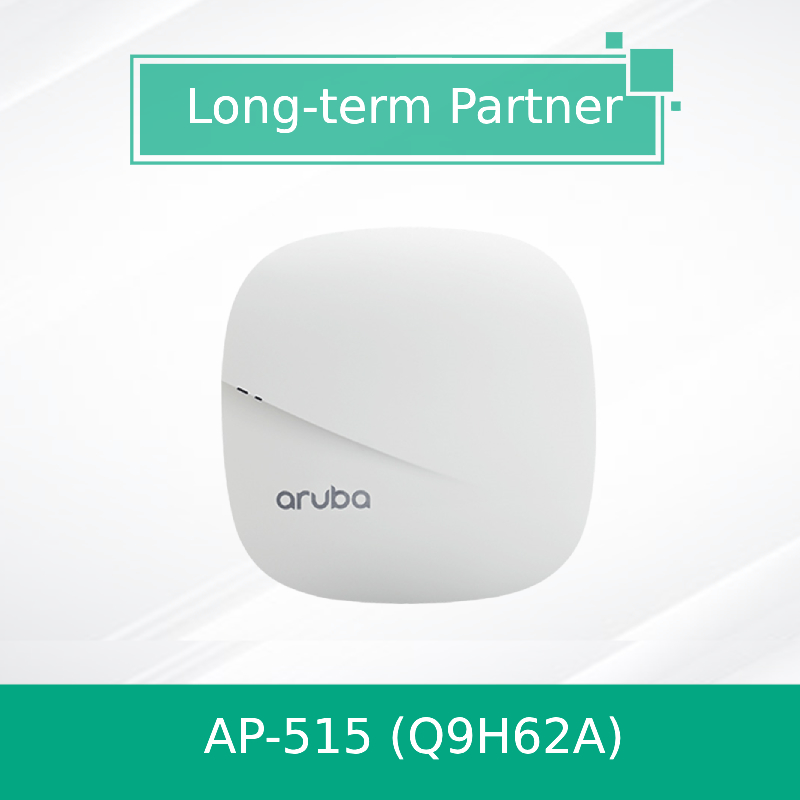

• AP-515: Внутренние модели антенны
Спецификации радио Wi-Fi
• Тип AP: Крытое, двойное радио, 5GHz 802.11ax 4x4 MIMO и
2.4GHz 802.11ax 2x2 MIMO
• радио 5GHz:
- Пространственный отдельный пользователь потока 4 (SU) MIMO для до
беспроводной тариф данных 4.8Gbps к индивидуальному 4SS HE160
приборы клиента 802.11ax (максимальные)
- Пространственный отдельный пользователь потока 2 (SU) MIMO для до
беспроводной тариф данных 1.2Gbps к индивидуальному 2SS HE80
приборы клиента 802.11ax (типичные)
- Потребитель пространственного потока 4 Multi (MU) MIMO для до
беспроводной тариф данных 4.8Gbps до до 4 1SS или 2 2SS
Приборы клиента HE160 802.11ax DL-MU-MIMO способные
одновременно (максимальный)
- Потребитель пространственного потока 4 Multi (MU) MIMO для до
беспроводной тариф данных 2.4Gbps до до 4 1SS или 2 2SS
Приборы клиента HE80 802.11ax DL-MU-MIMO способные
одновременно (типичный)
• радио 2.4GHz:
- Пространственный отдельный пользователь потока 2 (SU) MIMO для до
беспроводной тариф данных 574Mbps к клиенту 2SS HE40 802.11ax
приборы (максимальные)
- Пространственный отдельный пользователь потока 2 (SU) MIMO для до
беспроводной тариф данных 287Mbps к клиенту 2SS HE20 802.11ax
приборы (типичные)
• Поддержка для до 512 связанных приборов клиента в радио,
и до 16 BSSIDs в радио
• Поддержанные частотные полосы (стран-специфические
ограничения применяются):
- 2,400 к ИЗМУ 2.4835GHz
- 5,150 к 5.250GHz U-NII-1
- 5,250 к 5.350GHz U-NII-2A
- 5,470 к 5.725GHz U-NII-2C
- 5,725 к 5.850GHz U-NII-3/ISM
- 5,850 к 5.895GHz U-NII-4
• Доступные каналы: Иждивенец на установленный
регулирующий домен
• Динамический выбор частоты (DFS) оптимизирует пользу
доступный спектр RF
- Включение Нул-ожидания DFS (ZWDFS) для ускорения канала
изменения
• Поддержанные технологии радио:
- 802.11b: метод расширения спектра Непосредственн-последовательности (DSSS)
- 802.11a/g/n/ac: Ортогональное частот-разделение
передавать по мультиплексу (OFDM)
- 802.11ax: Ортогональная многократная цепь частот-разделения
доступ (OFDMA) с до 16 блоками ресурса (для
канал 80MHz)
• Поддержанные типы модуляции:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(собственническое расширение)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (собственническое расширение)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
поддержка высоко-объема 1024-QAM802.11n (HT):
HT20/40
• очень высокая поддержка объема 802.11ac (VHT):
VHT20/40/80/160
• поддержка высокой эффективности 802.11ax (ОН): HE20/40/80/160
• Поддержанные тарифы данных (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 до 300 (MCS0 к MCS15, HT20
к HT40)
- 802.11n (5GHz): 6,5 до 600 (MCS0 к MVC31, HT20
к HT40)
- 802.11ac: 6,5 до 3 467 (MCS0 к MCS9, NSS = 1 до 4,
VHT20 к VHT160)
- 802.11ax (2.4GHz): 3,6 до 574 (MCS0 к MCS11, NSS = 1
до 2, HE20 к HE40)
- 802.11ax (5GHz): 3,6 до 4 803 (MCS0 к MCS11, NSS = 1
до 4, HE20 к HE160)
• комплексирование пакета 802.11n/ac/ax: A-MPDU, A-MSDU
• Передайте силу: Конфигурируемый в инкрементах 0,5 dBm
• Максимальный (компосит, проводил полное) передать силу
(ограниченный местными нормативными требованиями):
- Диапазон 2,4 GHz: dBm +21 (18dBm в цепь)
- Диапазон 5 GHz: dBm +24 (dBm 18 в цепь)
- Примечание: проведенный передайте уровни силы для того чтобы исключить антенну
увеличение. Для итога (EIRP) передайте силу, добавьте коэффициент усиления антенны.
• Предварительное клетчатое сосуществование (ACC) уменьшает удар
взаимодействия от клетчатых сетей
• Максимальный коэффициент совмещая (MRC) для улучшенный
представление приемника
• Циклическое разнообразие задержки/переноса (CDD/CSD) для улучшенный
представление RF нисходящего канала
• Пространственно-временное кодирвоание блока (STBC) для увеличенного ряда и
улучшенный прием
• проверка равенства Низко-плотности (LDPC) для ошибки высокой эффективности
коррекция и увеличенный объем
• Передайте луч-формировать (TxBF) для увеличенного сигнала
надежность и ряд
• время ожидания цели 802.11ax (TWT) поддержать маломощное
приборы клиента
• точное приурочивая измерение 802.11mc (FTM) для точности
выстраивать в ряд расстояния
Антенны Wi-Fi
• AP-514: 4 (женских) соединителя RP-SMA для внешнего
двойные антенны диапазона (A0 через A3, соответствуя
с цепями радио 0 до 3). В худшем случае внутренняя потеря
между интерфейсом радио и соединителями внешней антенной
(должный к diplexing сетям): 1.3dB в 2.4GHz и 1.7dB внутри
5GHz.
• AP-515: Интегрированное downtilt двойн-диапазона 4
всенаправленные антенны для 4x4 MIMO с пиком
коэффициент усиления антенны 4.2dBi в 2.4GHz и 7.5dBi в 5GHz.
Встроенные антенны оптимизированы для горизонтального потолка
установленная ориентация AP. Угол downtilt для
максимальное увеличение грубо 30 градусов.
- Совмещение картин каждой из антенн
Радио MIMO, пиковое увеличение эффективной в-антенны
картина 3.8dBi в 2.4GHz и 4.6dBi в 5GHz.

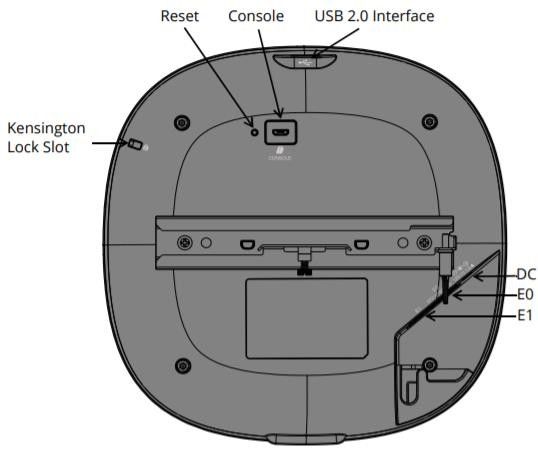

Дополнительные интерфейсы
• E0: Порт HPE SmartRate (RJ-45, максимум обсудило
скорость 2.5Gbps)
- Автоматическ-воспринимающ линейную скорость цепи (100/1000/2500BASE-T)
и MDI/MDX
- скорость 2.5Gbps исполняет с NBase-T и
спецификации 802.3bz
- PoE-PD: 48Vdc (номинальное) 802.3af/at/bt (класс 3 или высокие)
- локальные сети энергии 802.3az эффективные (EEE)
• E1: Сетевой интерфейс локальных сетей 10/100/1000BASE-T (RJ-45)
- Автоматическ-воспринимать линейную скорость цепи и MDI/MDX
- локальные сети энергии 802.3az эффективные (EEE)
• Поддержка комплексирования связи (LACP) между обоими сеть
порты для дублирования и увеличенной емкости
• Интерфейс силы DC: 12Vdc (номинальное, +/- 5%), принимает
штепсельная вилка 2.1mm/5.5mm центр-положительная круговая с
длина 9.5mm
• Интерфейс хозяина USB 2,0 (тип соединитель)
- Способный на поиска до 1A/5W к прикрепленному прибору
• Радио Bluetooth 5 и Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: до 8dBm передайте силу (класс 1) и
-95dBm получают чувствительность
- Zigbee: до 8dBm передайте силу и -97dBm получают
чувствительность
- Интегрированная вертикально поляризовыванная всенаправленная антенна
с грубо 30 градусами downtilt и пиковым увеличением 3.5dBi
(AP-515) или 4.9dBi (AP-514)
• Визуальные indictors (2 СИД мульти-цвета): для системы и
Состояние радио
• Кнопка сброса: возврат фабрики, управление режима СИД (нормальный/)
• Серийный USB интерфейса консоли (собственнического, микро--B
медицинский осмотр поднимает домкратом)
• Слот безопасностью Kensington
Источники питания и расход энергии
• AP поддерживает сразу силу DC и силу сверх
Локальные сети (PoE; на гаван E0)
• Когда оба источника питания доступны, взятия силы DC
приоритет над PoE
• Источники питания проданы отдельно; см. приказывать
Раздел информации ниже для деталей
• Приведенный в действие DC или 802.3at (классом 4)/802.3bt (класс
5) PoE, AP будет работать без ограничений.
• Приведенный в действие 802.3af (классом 3) PoE и с IPM
особенность позволила, AP начнет вверх в неограниченном режиме,
но оно может приложить ограничения в зависимости от бюджета PoE
и действующая мощность. Какие ограничения IPM, который нужно примениться, и внутри
какой заказ, programmable.
• Работать AP с 802.3af (классом 3 или низкой) PoE
источник и инвалид IPM не поддержаны (за исключением AP
сцена; не будут позволены никакие радио).
• Максимальный (в худшем случае) расход энергии:
- DC привел в действие: 16.0W
- PoE привел в действие (802.3af, IPM позволило): 13.5W
- PoE привел в действие (802.3at/bt): 20.8W
- Все номера выше без внешнего прибора USB
соединенный. Когда поиск полный бюджет силы 5W
к такому прибору, дифференциальная (в худшем случае) сила
потребление для AP до 5.7W (PoE привел в действие) или
5.5W (DC привел в действие).
• Максимальный (в худшем случае) расход энергии в бесполезном режиме:
12.6W (PoE) или 9.7W (DC)
• Максимальный (в худшем случае) расход энергии в глубок-сне
режим: 5.9W (PoE) или 1.5W (DC)
Устанавливать детали
Кронштейн былустановлен на задней части
AP. Этот кронштейн использован для того чтобы обеспечить AP к любому (проданный
отдельно) установить наборы; см. раздел упорядочения информации
ниже для деталей.
Механические спецификации
• Размеры/вес (AP-515; блок, исключая кронштейна держателя):
- 200mm (w) x 200mm (d) x 46mm) (h/
7,9" (w) x 7,9" (d) x 1,8" (h)
- 810g/28.5oz
• Размеры/вес (AP-515; грузить):
- 230mm (w) x 220mm (d) x 72mm) (h/
9,1" (w) x 8,7" (d) x 2,8" (h)
- 1010g/35.5oz
Экологические спецификации
• Эксплуатационные режимы
- Температура: 0C к +50C/+32F к +122F
- Влажность: 5% до 93% не-конденсируя
- AP нагнетание расклассифицированное для пользы в воздушно-регулируя космосах
- ETS 300 019 окружающих сред класса 3,2
• Условия хранения и транспорта
- Температура: -40C к +70C/-40F к +158F
- Влажность: 5% до 93% не-конденсируя
- ETS 300 019 окружающих сред классов 1,2 и 2,3
Надежность
Среднее время между отказами (MTBF): 560,000hours (64yrs) на +25C
рабочая температура.
Регулирующее соответствие
• FCC/ISED
• Отмеченный CE
• КРАСНОЕ директивное 2014/53/EU
• EMC директивное 2014/30/EU
• Низшее напряжение директивное 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Железнодорожное Certs (AP-515 только):
- 50155:2017 EN – железнодорожные применения
- 50121-1:2017 EN – железнодорожный EMC
- EN 50121-3-2 – железнодорожный EMC
- 50121-4:2016 EN – железнодорожная невосприимчивость
- IEC 61373 ed2: 2008 – железнодорожные удар и вибрация
Для болееспецифической регулирующей информации и
утверждения, пожалуйста видят вашего представителя Аруба.
Регулирующие номера модели
• AP-514: APIN0514
• AP-515: APIN0515
Аттестации
• Оценка нагнетания UL2043
• Союзничество Wi-Fi:
- A АТТЕСТОВАННОЕ Wi-Fi, b, g, n, ac, ось
- WPA, WPA2 и WPA3 – предприятие с вариантом CNSA,
Личный (SAE), увеличенный раскройте (ЗАДОЛЖАЙТЕ)
- WMM, WMM-PS, проворное многоленточное W-Fi
- Passpoint (отпуск 2)
- Положение Wi-Fi
• SIG Bluetooth
ГАРАНТИЯ
Пожизненная гарантия оборудования Аруба ограниченная.
МИНИМАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОПЕРАЦИОННОЙ СИСТЕМЫ
ВЕРСИИ
• ArubaOS и Аруба InstantOS 8.4.0.0 (с некоторым
ограничения). Для неограниченных деятельности, пользы 8.6.0.0 или позже.
• ArubaOS 10.0.0.0
